7-osiowe roboty spawalnicze na szynach uziemiających: większy zasięg i większy zwrot z inwestycji

7-osiowy system robota spawalniczego z uziemioną szyną integruje zmotoryzowaną 7. oś (wysoce precyzyjną liniową szynę uziemiającą) pod standardowym, 6-osiowym ramieniem robota przegubowego. Zwiększając promień działania z konwencjonalnych 2–3 metrów do ponad 10–30 metrów, rozwiązuje on problemy z odstępem między sekcjami i niespójnością jakości, typowe dla ręcznego i standardowego spawania robotem bardzo długich elementów (np. belek konstrukcyjnych ze stali, wysięgników dźwigów i ram wagonów kolejowych). Nadaje się do spawania elementów stalowych z otwartym dostępem od góry lub z boku w pozycji spawania, o grubości blachy po jednej stronie od 6 mm do 30 mm. Dzięki synchronizacji między wieloma stanowiskami i precyzyjnemu ruchowi wieloosiowemu, system ten zwiększa wydajność spawania o 50–80%, stanowiąc kluczowe narzędzie o wysokim zwrocie z inwestycji w automatyzację produkcji ciężkiej.

1. Czym jest 7-osiowy robot spawalniczy montowany na szynach?

W nowoczesnej automatyce przemysłowej standardowe 6-osiowe roboty spawalnicze z przegubem oferują dużą zwrotność, ale ich zakres roboczy jest ściśle ograniczony zasięgiem ramienia (zwykle od 1,4 do 3,1 m). Podczas produkcji dużych lub wydłużonych, ciężkich elementów, pojedynczy robot 6-osiowy nie jest w stanie objąć całej ścieżki spawania w jednym ustawieniu.

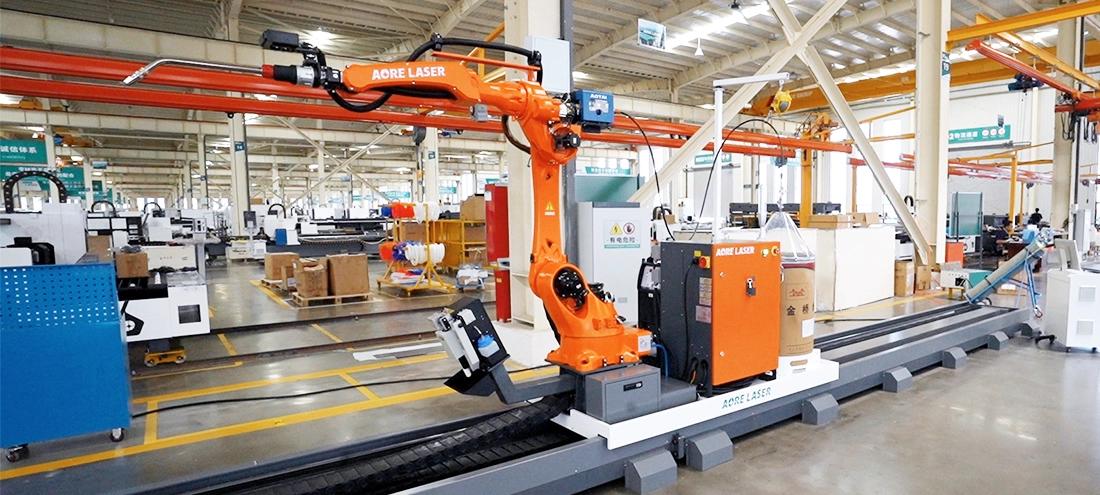

7-osiowy system robota spawalniczego (znany również jako montowany na ziemi 7-osiowy liniowy system torowy) eliminuje to ograniczenie zasięgu. Składa się z czterech zintegrowanych modułów:

6-osiowe przegubowe ramię robota: odpowiada za orientację palnika, dopasowanie skomplikowanych szwów i precyzyjną kontrolę mikrotrajektorii.

Szlifowana 7. oś (system torów liniowych): Służy jako mobilna baza robota. Zbudowana z wytrzymałego, spawanego stalowego łoża, precyzyjnych liniowych szyn prowadzących i wytrzymałego napędu zębatkowego, umożliwia przemieszczanie się wzdłuż osi X na duże odległości.

Pakiet spawalniczo-wykonawczy: zawiera wydajny zasilacz spawalniczy (MIG/MAG, TIG lub laserowy/hybrydowy), zautomatyzowaną stację czyszczenia palnika i cięcia drutu oraz palnik chłodzony wodą.

Centralny kontroler główny: Obsługuje importowanie modeli CAD 3D i programowanie offline (OLP). Kontroler automatycznie generuje ścieżki narzędzi, wyodrębnia spoiny i dopasowuje parametry procesu jednym kliknięciem. Śledzenie łuku w czasie rzeczywistym zapewnia spójność spoin, umożliwiając jednocześnie elastyczne rozmieszczenie operatorów.

2. Trzy podstawowe zalety 7-osiowych robotów spawalniczych

2.1. Nieograniczone rozszerzanie długości i bezszwowe długie spoiny

Tradycyjne metody spawania elementów o długości powyżej 10 metrów polegają na ręcznym przestawianiu lub stosowaniu wielu robotów stacjonarnych, co powoduje wady spoin, takie jak przerwy w łuku, wtrącenia żużla i brak połączenia w połączeniach sekcji. 7-osiowa spawarka oferuje możliwość dostosowania długości toru do wymiarów obiektu, umożliwiając ciągłe, jednoprzebiegowe spawanie konstrukcji o dużych gabarytach.

2.2. Wielostanowiskowy równoległy przepływ pracy (jeden operator dla wielu stref roboczych)

Aby zmaksymalizować wykorzystanie sprzętu, system obsługuje wiele elementów obrabianych jednocześnie w jednym ustawieniu, generując natychmiastowe ścieżki spawania, co pozwala na nieprzerwaną obróbkę:

Sekwencyjne przydzielanie stacji: Dzieli liniową długość szyny na 2–4 niezależne strefy robocze (stacja A, stacja B, stacja C).

Równoległa wydajność: Podczas gdy robot automatycznie spawa na stanowisku A, operator ładuje, wyrównuje i zaciska kolejny element na stanowisku B.

Zerowy czas przestoju maszyn: eliminuje przestoje podczas ręcznego załadunku i rozładunku, zwiększając ogólną efektywność sprzętu (OEE) do ponad 85%.

2.3 Wysoka precyzja, adaptacyjne śledzenie i automatyczne dopasowywanie procesów

Możliwość dostosowania tolerancji montażu: Precyzyjne śledzenie obsługuje tolerancje montażu do ±25 mm. Wiele trybów skanowania dostosowuje się do różnych geometrii połączeń (doczołowych, zakładkowych, pachwinowych itp.).

Prędkość jazdy: 40 m/min

Powtarzalność: w zakresie ±0,05 mm do ±0,1 mm.

3. Co powiesz na roboty spawalnicze Aore Laser Welding ?

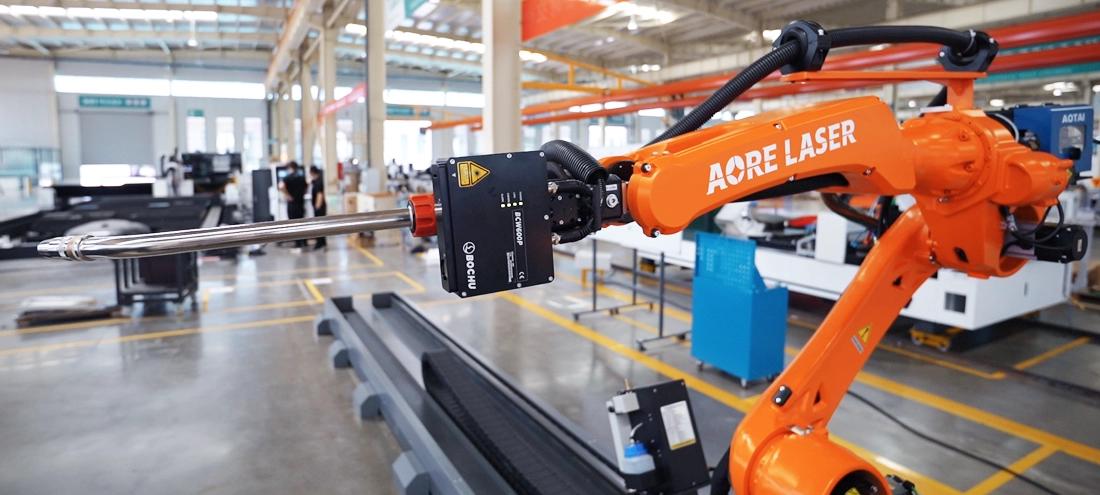

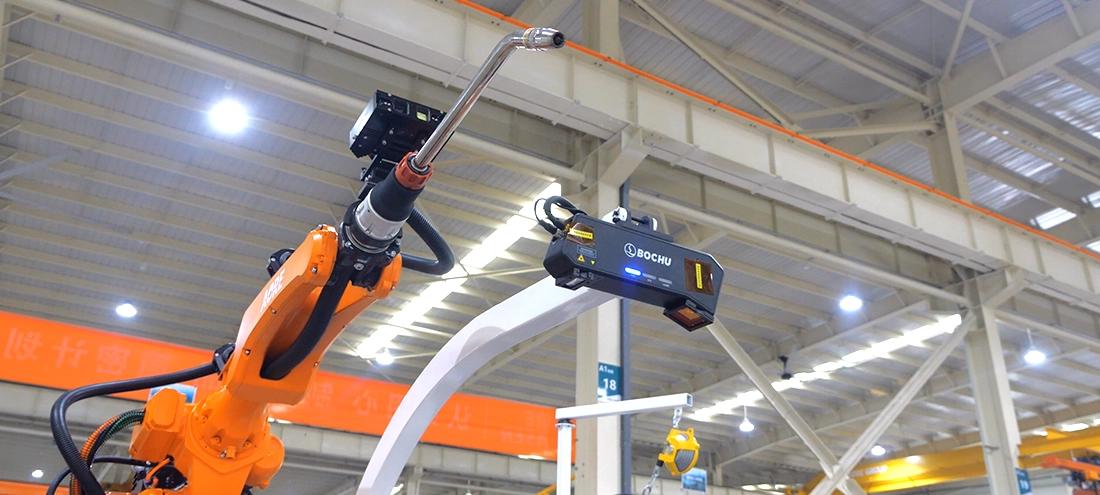

Inteligentna stacja robocza Aore Laser A-W7 jest wyposażona w bezobsługowy system spawalniczy firmy Bochu oraz system wyszukiwania spoin o dużym polu widzenia. Bezpośrednio importuje pliki modeli 3D z programów Tekla, SOLIDWORKS lub UG, dopasowuje parametry procesu spawania, automatycznie identyfikuje precyzyjne położenie spoiny i generuje zoptymalizowany proces spawania. Oś jezdna typu torowego zwiększa możliwości adaptacji do długości przedmiotu obrabianego, a robot może współpracować z torem, spawając długie spoiny w jednym przejściu.

Wzmocniony reduktor o wysokim współczynniku redukcji poprawia precyzję sterowania.

Pusta konstrukcja osi 4 wykorzystuje podwójne łożyska skośne zamiast konwencjonalnych konstrukcji, co zwiększa sztywność podparcia połączenia.

Osie 4 i 6 są wyposażone w specjalne mechanizmy regulacji luzu przekładni, zapewniające większą dokładność połączeń.

Nadgarstek przeprojektowano w strukturę w kształcie litery U, aby zwiększyć sztywność.

Specjalna konstrukcja nadgarstka redukująca hałas gwarantuje niższy poziom hałasu podczas pracy.

Powyższe cechy znacząco poprawiają stabilność ruchu robota spawalniczego o zwiększonym zasięgu, natomiast skrócony nadgarstek zwiększa jego elastyczność.

4. Często zadawane pytania (FAQ)

P1: Czy 7. oś może poruszać się w tym samym czasie, gdy ramię robota spawa?

O: Tak. Siódma oś działa jako w pełni zsynchronizowana oś serwo. Sterownik główny automatycznie dostosowuje prędkość przesuwu, dzięki czemu palnik spawalniczy utrzymuje stałą prędkość i kąt względem spoiny, nawet podczas ruchu wzdłuż szyny.

P2: Jaka jest typowa dokładność pozycjonowania robotów spawalniczych A-W7?

A: Wysokiej jakości roboty spawalnicze A-W7, wykorzystujące napędy zębate i prowadnice liniowe, charakteryzują się powtarzalnością na poziomie ±0,05 mm, co w pełni spełnia rygorystyczne normy przemysłowe dotyczące spawania.

P3: Jak spawarka szynowa uziemiona wypada w porównaniu ze spawarką bramową?

A: 7-osiowe roboty spawalnicze są prostsze w instalacji, tańsze i oferują wysoką stabilność. Suwnice bramowe są preferowane, gdy przestrzeń na podłodze jest ograniczona lub gdy ciężkie suwnice wymagają swobodnego dostępu do podłoża.

5. Podsumowanie

7-osiowy system robota spawalniczego rozwiązuje problemy związane z zasięgiem fizycznym standardowych robotów przemysłowych. Łącząc 6-osiowe ramię z liniową podstawą o dużym przesuwie, producenci dużych konstrukcji mogą osiągnąć spójną jakość spawania, zmniejszyć zależność od siły roboczej i znacząco zwiększyć dzienną wydajność produkcji.
