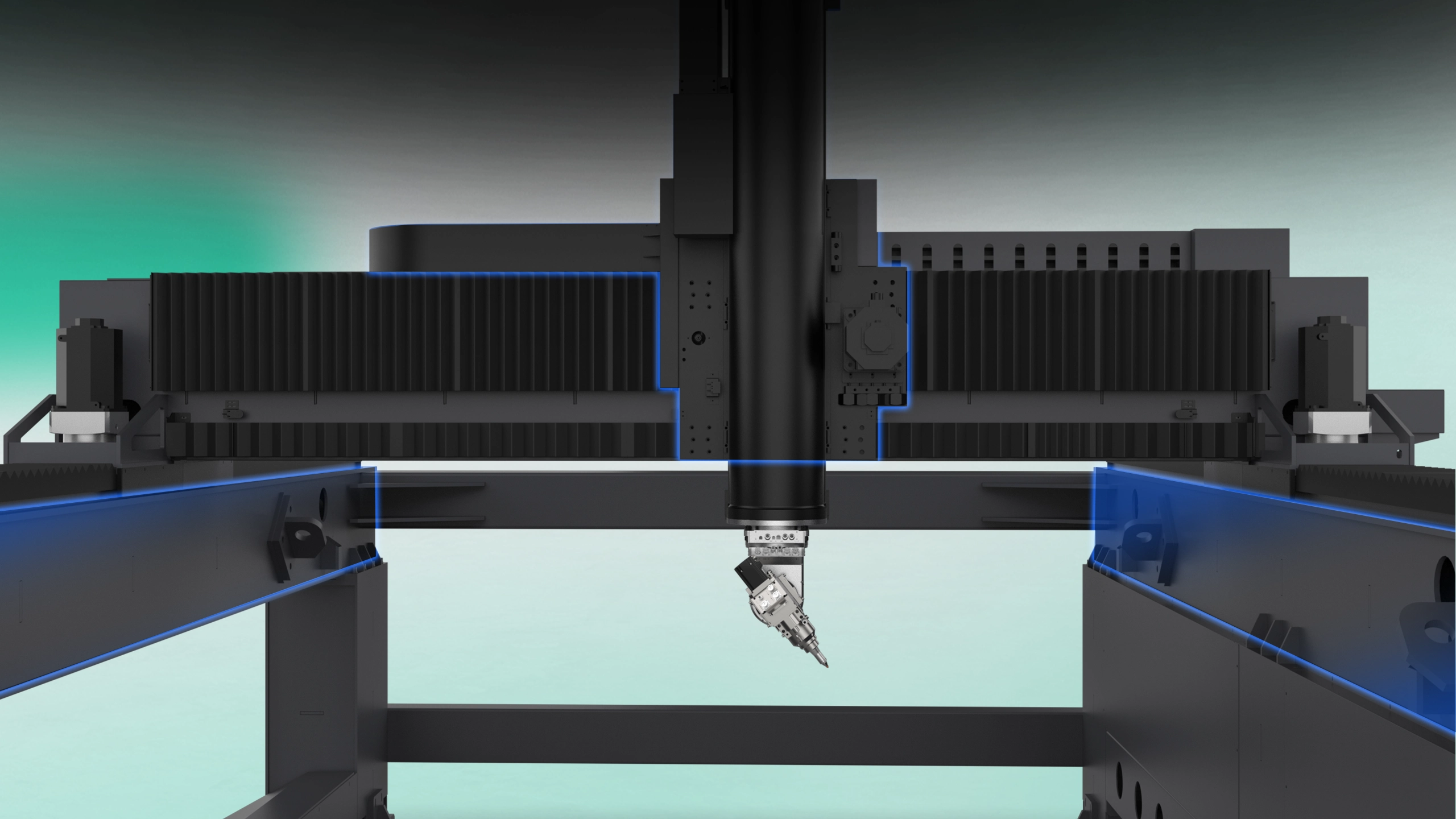

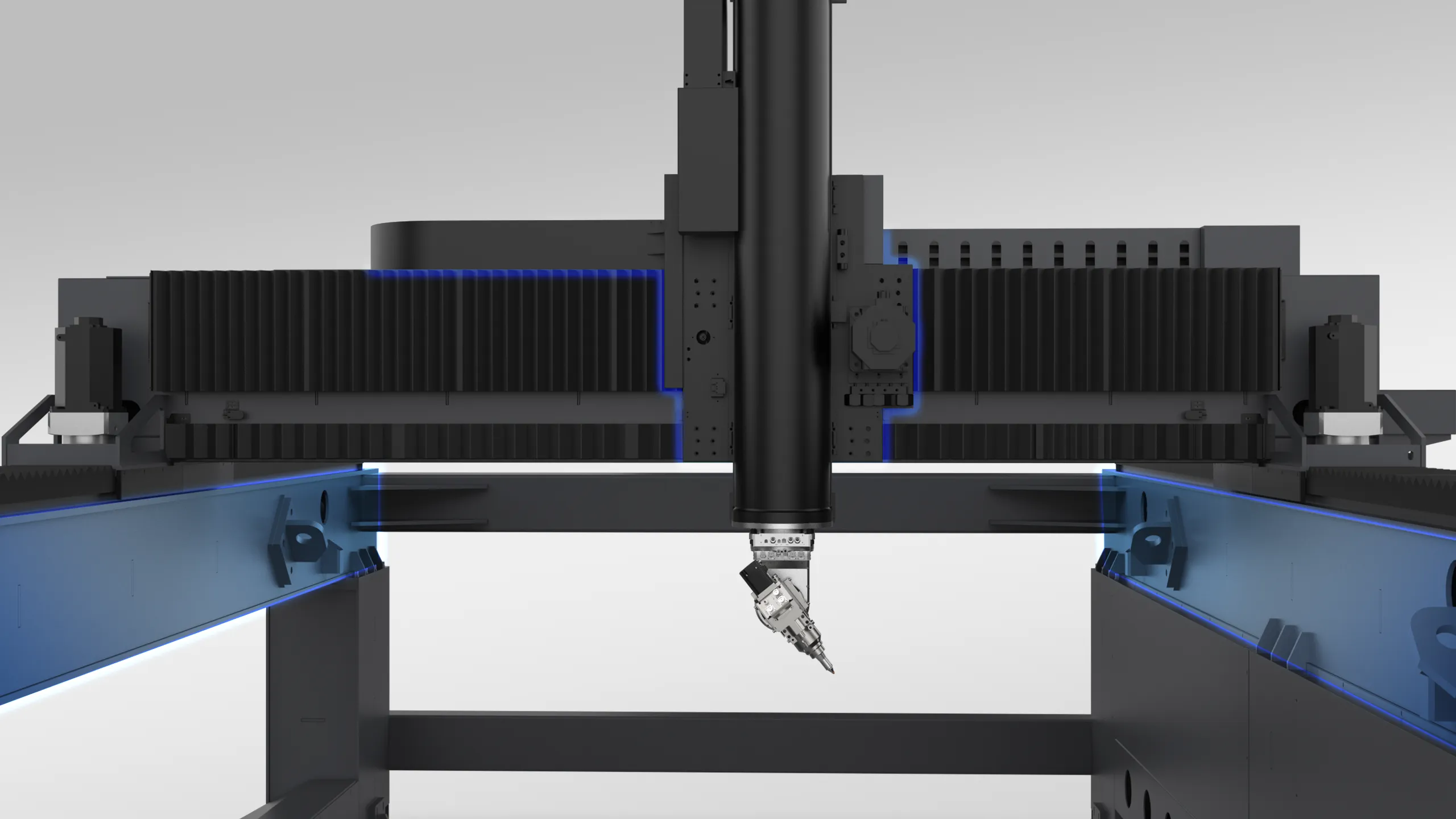

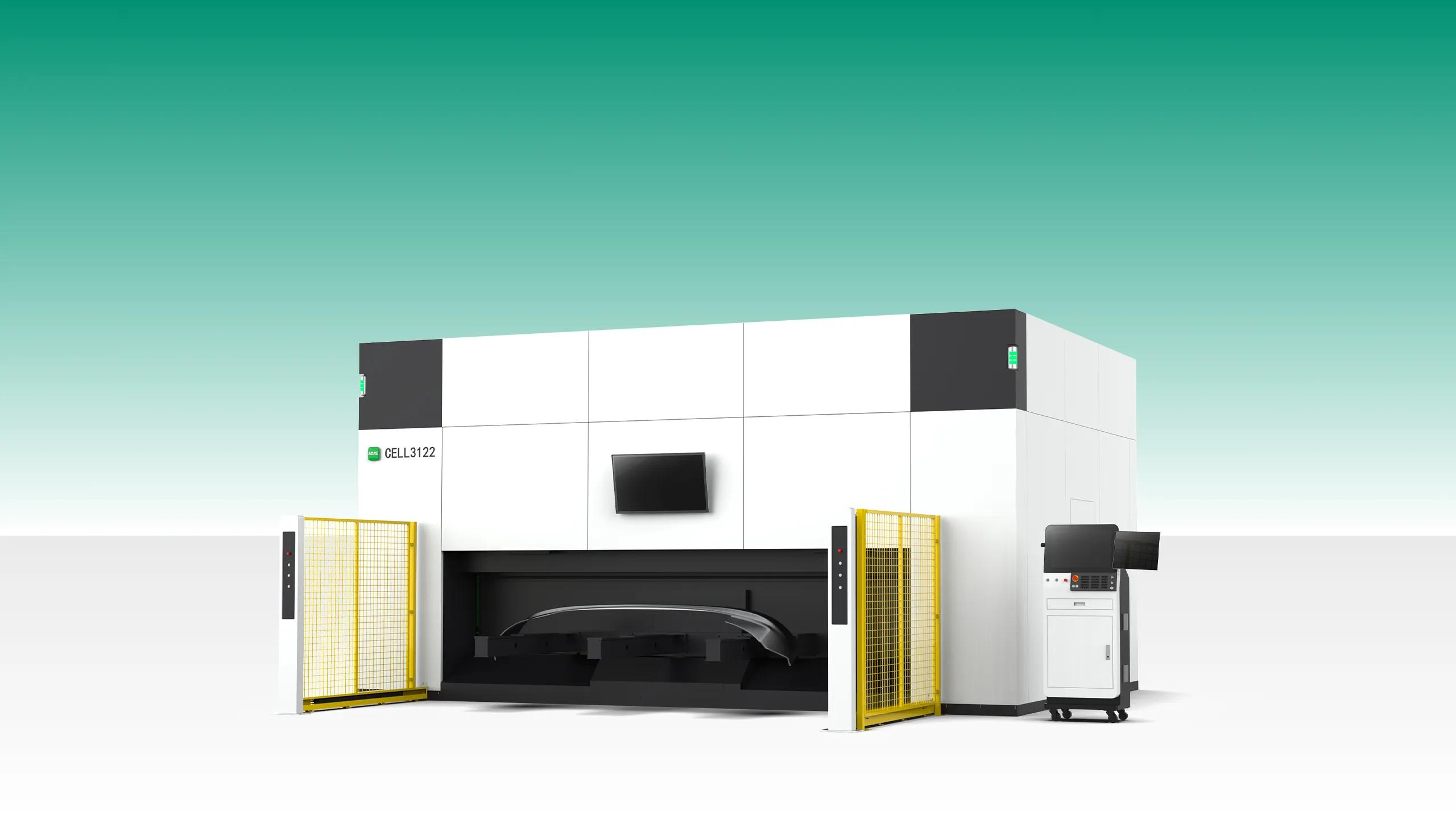

Łoże maszyny o wysokiej sztywności, wyjątkowa dynamika
Zaprojektowana z konstrukcją suwnicy i korpusem głównym integralnie spawanym z płyt stalowych o wysokiej wytrzymałości, maszyna ta znacznie zwiększa ogólną sztywność i stabilność dynamiczną, zapewniając solidną podstawę do obróbki z dużymi obciążeniami.

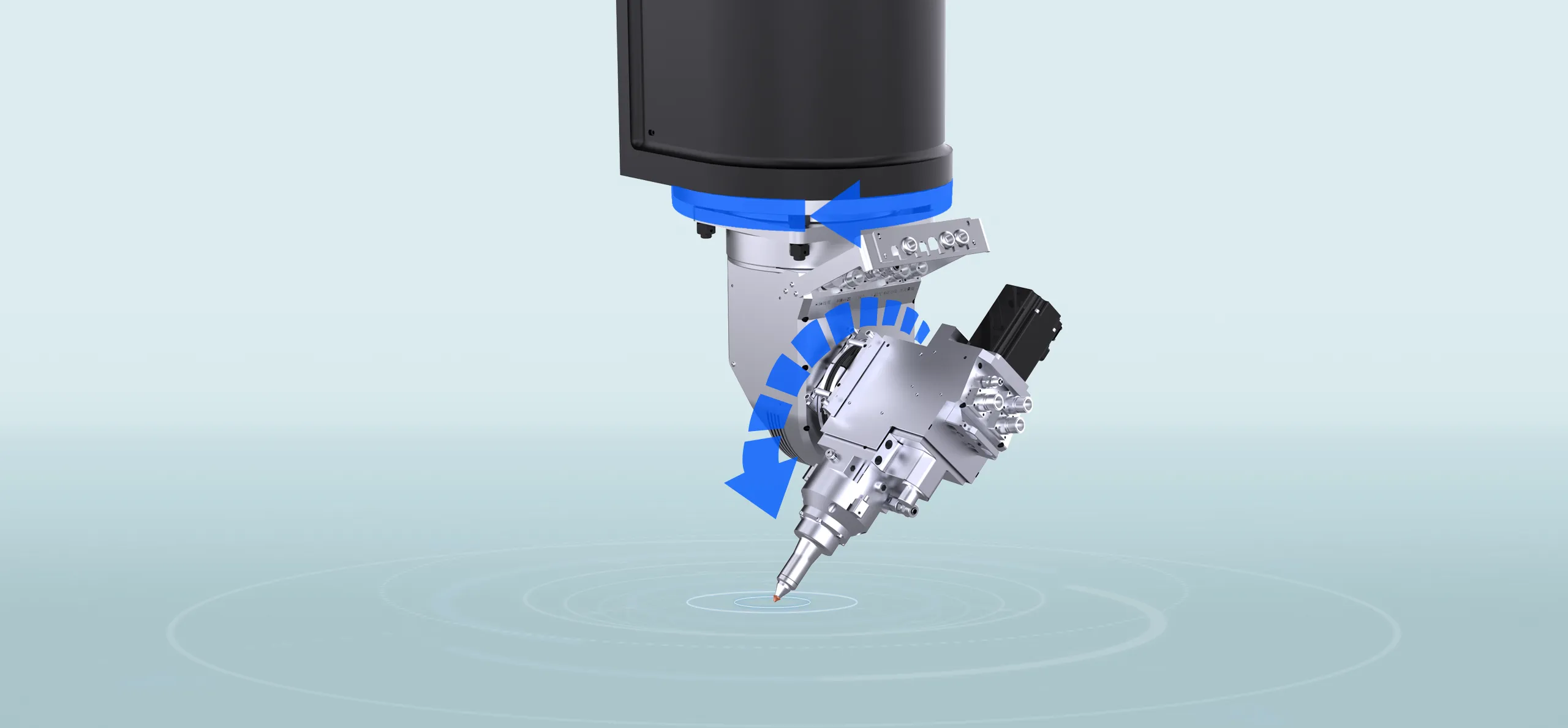

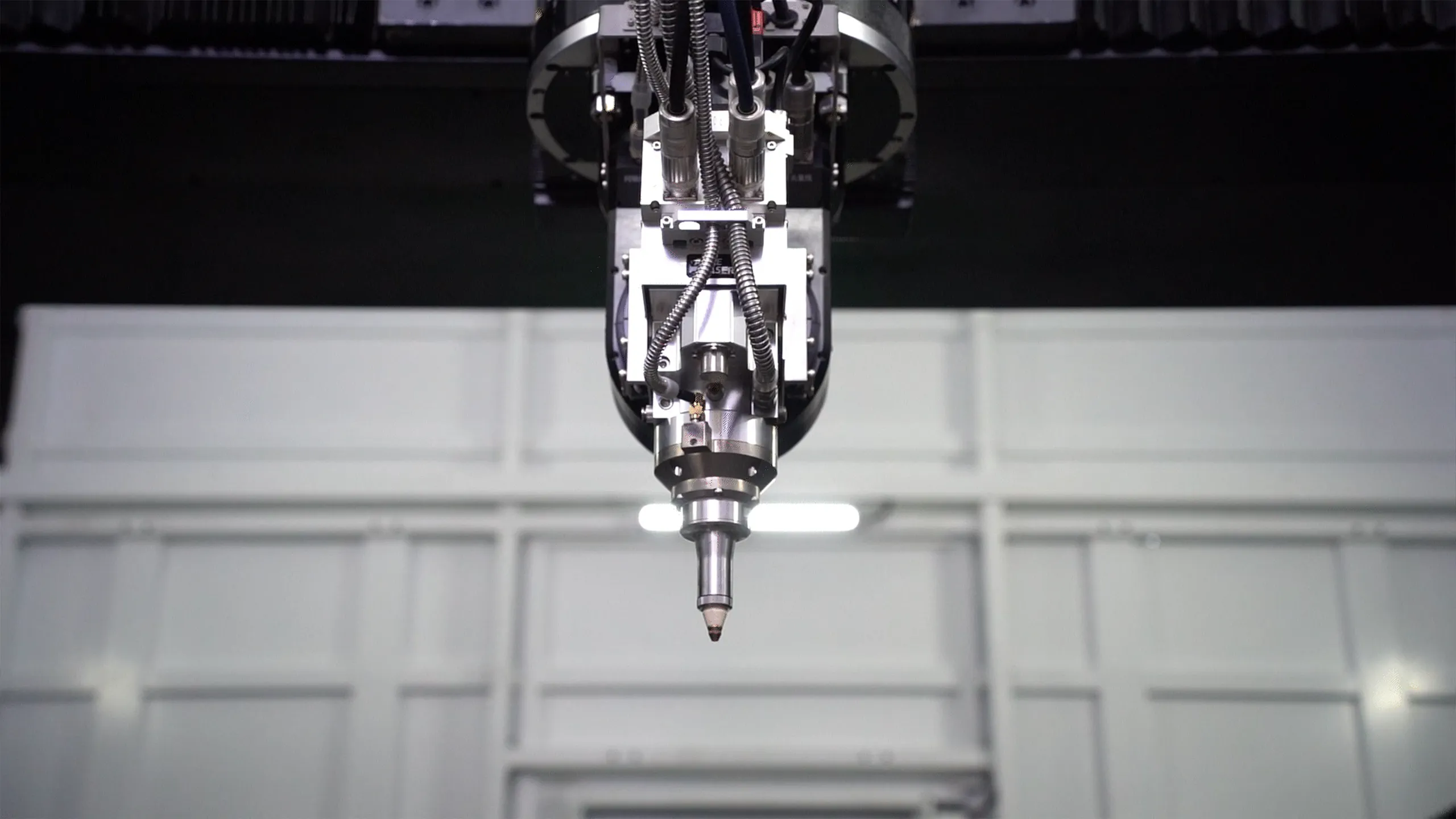

Jednoczesne cięcie w 5 osiach, elastyczne i wydajne
Wyposażony w szybką i precyzyjną głowicę tnącą 3D z wbudowaną ścieżką optyczną, obsługuje jednoczesny ruch w 5 osiach. Głowica laserowa może obracać się w nieskończoność o 360° i osiągać dwukierunkowy zakres ruchu wahadłowego ±135°, co z łatwością umożliwia wydajne cięcie różnorodnych, skomplikowanych powierzchni zakrzywionych i materiałów o nietypowych kształtach.

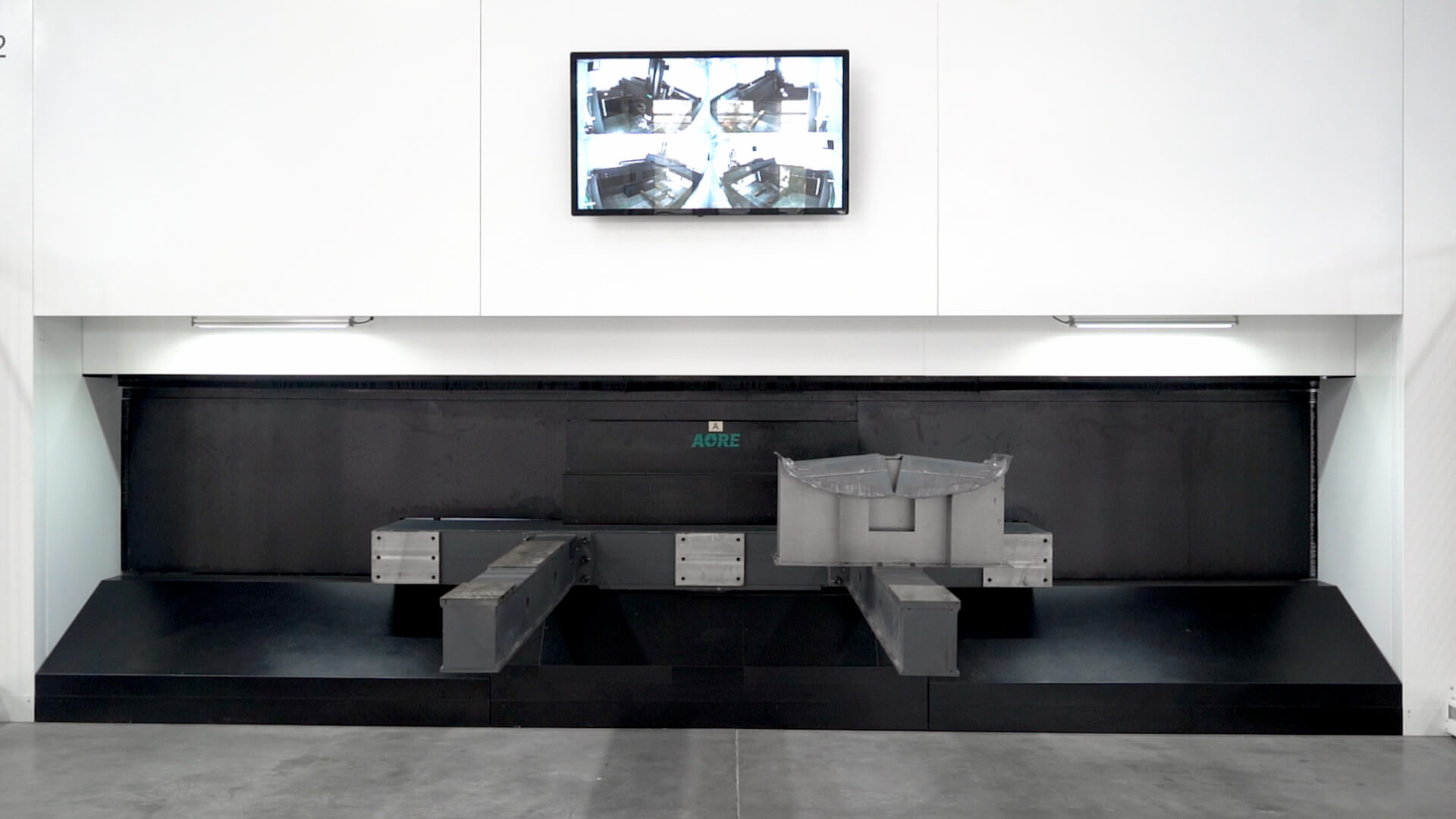

Konstrukcja dwustanowiskowa, podwójna wydajność
Wyposażona w precyzyjny, dwustanowiskowy stół obrotowy, urządzenie osiąga przełączanie stanowisk w ≤3 sekundy i dokładność pozycjonowania ±15". Umożliwia to jednoczesne cięcie i załadunek/rozładunek, skutecznie podwajając wydajność obróbki.

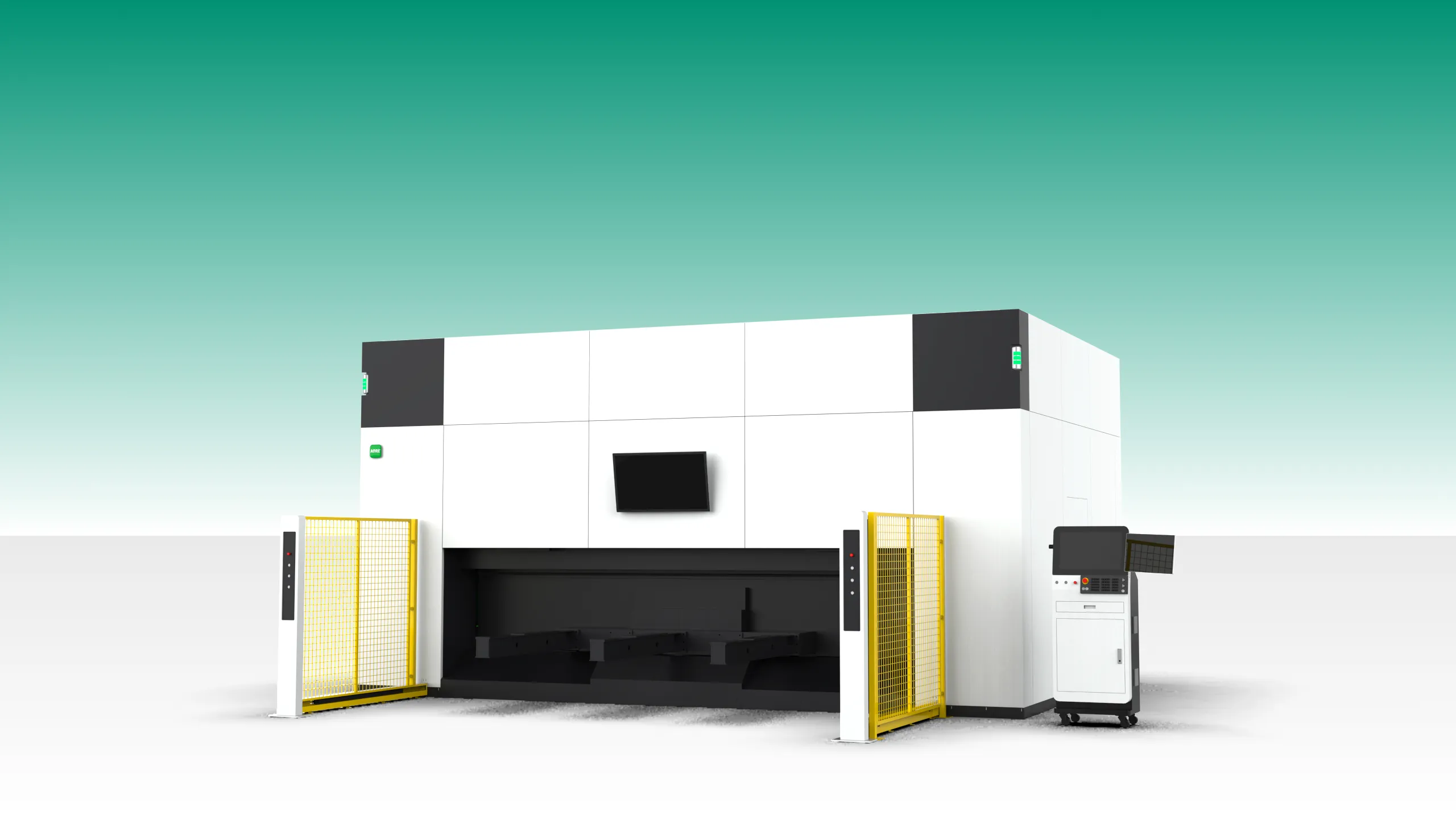

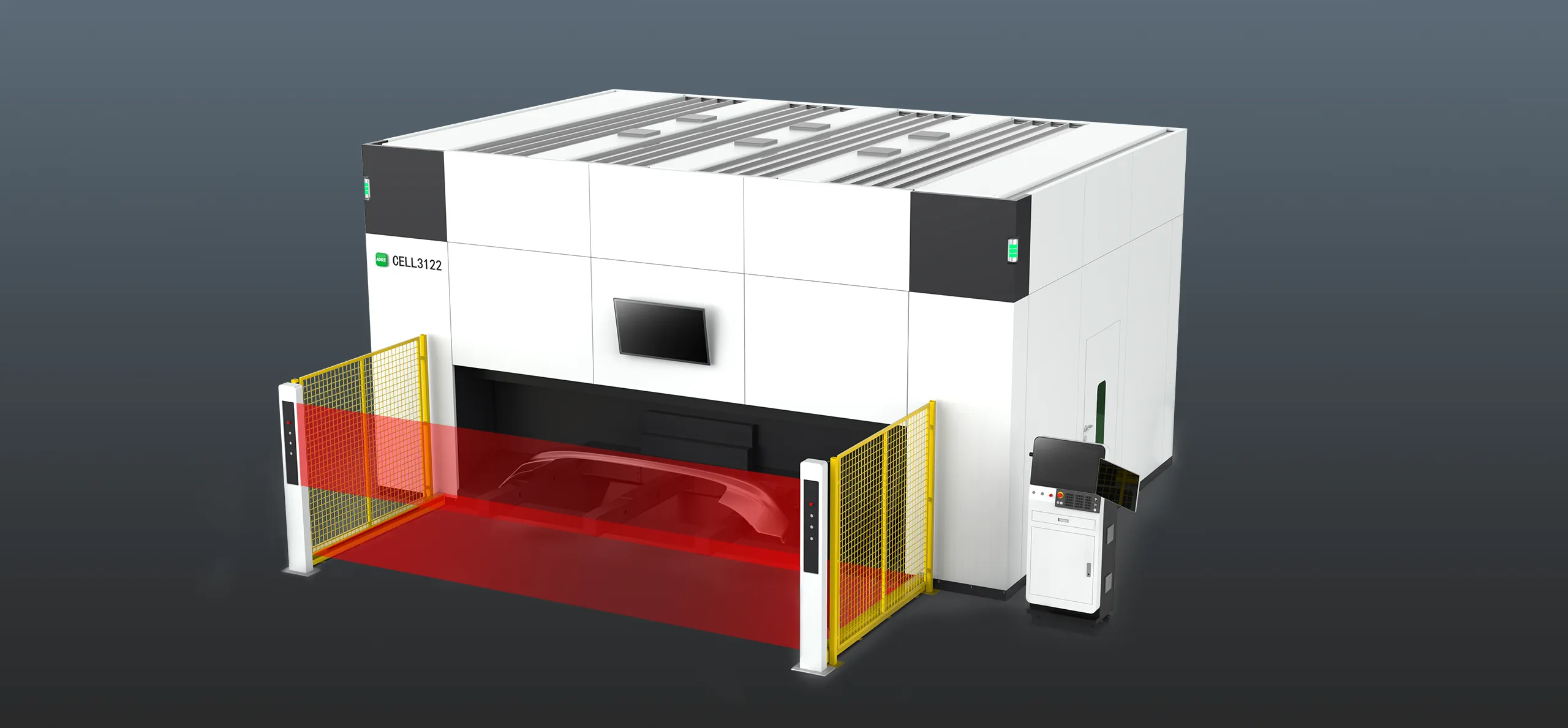

Wielopoziomowe zabezpieczenia dla bezpieczeństwa i zgodności
Maszyna zapewnia bezpieczeństwo dzięki całkowicie zamkniętej osłonie ochronnej oraz podwójnym, górnym/dolnym kurtynom świetlnym, tworząc kompleksowy system ochrony. Jest również wyposażona w podwójny system odpylania (górny nacisk, dolny ssanie), który skutecznie usuwa opary obróbkowe i w pełni zapewnia bezpieczeństwo personelu oraz sprzętu.
Inteligentny autofokus dostosowujący się do materiałów o różnych grubościach
Głowica laserowa wyposażona jest w adaptacyjny autofokus, który automatycznie wybiera optymalną pozycję ogniska w zależności od grubości materiału. Zapewnia to ciągłą precyzję ogniskowania podczas cięcia dynamicznego, gwarantując wysoką jakość rezultatów w różnych warunkach pracy.
Aplikacje
Automotive Manufacturing
Aerospace
Construction Equipment
Mold & Die Making
Steel Structure

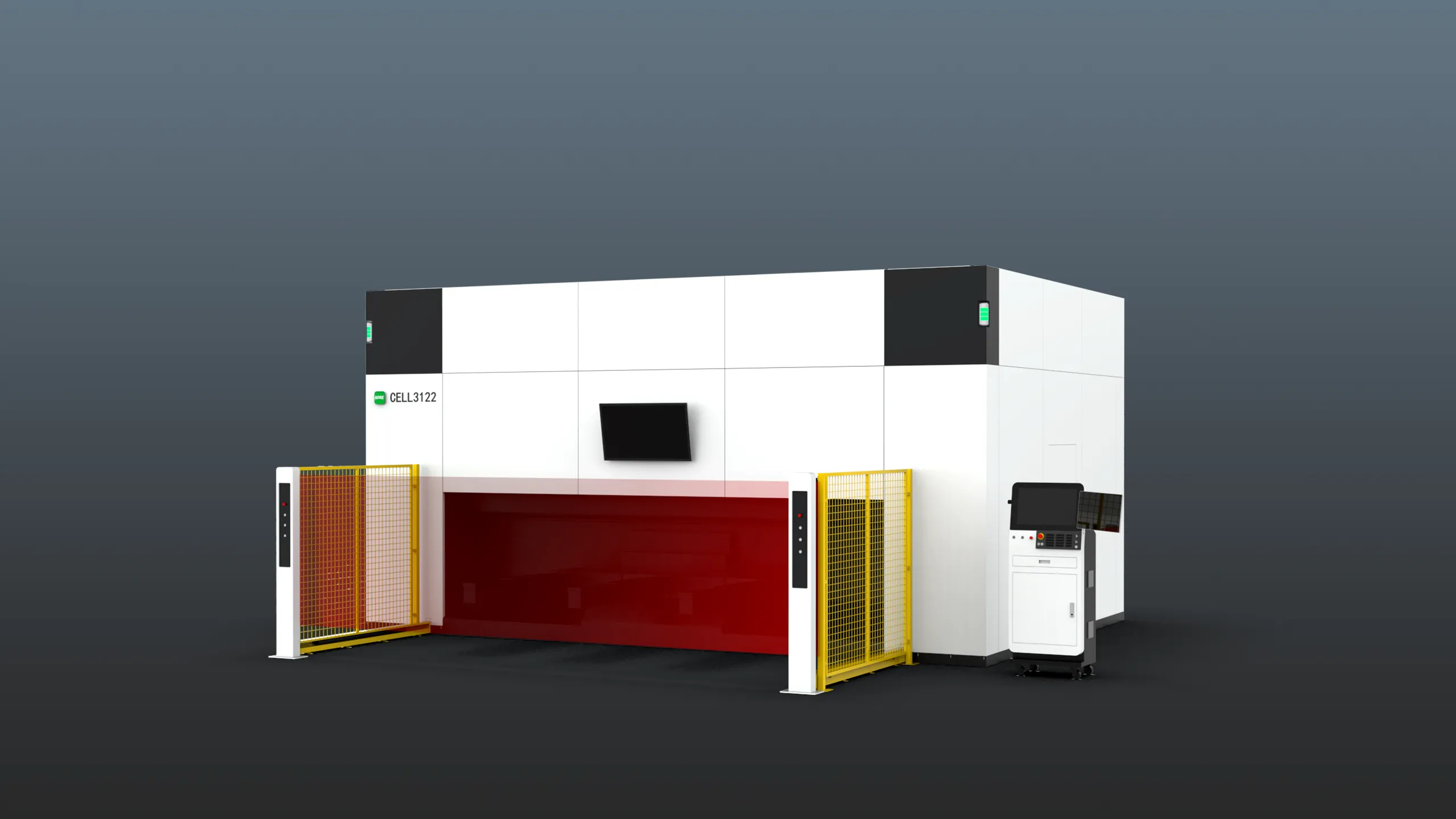

Parametry techniczne
| Model | CELL3122 |
|---|---|
| Travel (Length * Width * Height ) | 3100mmx2200mmx680mm |
| Positioning accuracy | ±0.03mm |
| A-axis Travel | ±135° |
| C-axis Travel | Nx360° |
| Max.running speed | 140m/min |
| Max.acceleration | 1G |
