Zastosowanie maszyn do cięcia laserowego – produkcja konstrukcji stalowych

W przypadku dużych projektów infrastrukturalnych, takich jak mosty i budynki wysokościowe, jakość obróbki stali konstrukcyjnej ma bezpośredni wpływ na bezpieczeństwo budowy i długoterminową eksploatację. Wśród tych czynników, precyzja cięcia i jakość krawędzi blach stalowych i elementów konstrukcji stalowych są często warunkiem wstępnym sprawnego przebiegu kolejnych procesów montażu i spawania. Rosnące wykorzystanie laserowych maszyn do cięcia metalu w warsztatach obróbki stali konstrukcyjnej w ostatnich latach nie jest dziełem przypadku: w porównaniu z tradycyjnymi metodami, ich przydatność do precyzyjnej, złożonej obróbki elementów precyzyjnie spełnia współczesne wymagania inżynieryjne w zakresie produkcji stali konstrukcyjnej. Opierając się na badaniach i praktycznym doświadczeniu w obróbce konstrukcji stalowych, niniejszy artykuł analizuje podstawową wartość laserowych maszyn do cięcia metalu w produkcji stali konstrukcyjnej, typowe przypadki ich zastosowań oraz logikę wyboru procesu.

Charakterystyka obróbki stali konstrukcyjnej

Produkcja stali konstrukcyjnej charakteryzuje się następującymi typowymi cechami:

Materiałami bazowymi są przede wszystkim stal węglowa i stal niskostopowa – materiały powszechnie stosowane w przemyśle. Jednak ze względu na zróżnicowaną zawartość węgla, nakładają one różne wymagania dotyczące kontroli ciepła wprowadzanego podczas procesów cięcia. Grubości blach wahają się w szerokim zakresie, od dziesiątek do setek milimetrów, a komponenty są często duże i ciężkie. Oznacza to, że proces cięcia musi nie tylko zapewnić precyzję, ale także równoważyć wydajność produkcji z wykonalnością operacji na miejscu. W końcu, w rzeczywistym montażu inżynieryjnym, nawet odchylenia na poziomie milimetra mogą uniemożliwić precyzyjne spawanie lub zagrozić ogólnej stabilności konstrukcji.

Dlatego metoda cięcia musi być stabilna, powtarzalna i odpowiednia do produkcji na skalę przemysłową.

Maszyna do cięcia laserowego a tradycyjne metody cięcia

Dlaczego więc maszyna do cięcia laserowego wyróżnia się spośród różnych procesów cięcia i stała się jednym z preferowanych rozwiązań w zakresie obróbki stali konstrukcyjnej? Chociaż nie nadaje się do wszystkich zastosowań obróbki stali, to precyzyjnie spełnia podstawowe wymagania produkcji stali konstrukcyjnej.

1. Wysoka precyzja cięcia

Wycinarki laserowe CNC osiągają powtarzalność na poziomie mikronów. Tradycyjne metody cięcia często powodowały niewspółosiowość otworów, uniemożliwiając precyzyjny montaż śrub. Jednak elementy cięte laserowo znacznie poprawiają wydajność współosiowości na miejscu. Ta zaleta precyzji znacznie ogranicza konieczność korekcji podczas montażu.

2. Elastyczne przetwarzanie złożonych kształtów

Elementy takie jak płyty łączące, wsporniki i usztywnienia często charakteryzują się nieregularnymi rowkami, gęstym układem otworów i skomplikowanymi konturami. Tradycyjna obróbka z wykorzystaniem form wymaga znacznych nakładów początkowych i ma trudności z dostosowaniem się do wymagań dotyczących produkcji wieloseryjnej i małoseryjnej. Wycinarki laserowe światłowodowe eliminują potrzebę wymiany form, umożliwiając obróbkę elementów o różnych kształtach i konfiguracjach poprzez proste modyfikacje programu. Ta zaleta jest szczególnie widoczna w masowej produkcji prefabrykowanych elementów budowlanych.

3. Zmniejszone przetwarzanie wtórne

Urządzenia do cięcia laserowego metali zapewniają czyste, ostre krawędzie cięcia i wyjątkowo wysoką dokładność wymiarową, minimalizując konieczność przeróbek lub ręcznych regulacji.

Bezszwowe powierzchnie cięte nie wymagają dodatkowego szlifowania przed spawaniem, co pozwala na „formowanie w jednym kroku”, co znacznie obniża koszty pracy i czasu związane z obróbką wtórną.

4. Stała jakość w produkcji masowej

W środowiskach produkcji masowej, lasery światłowodowe oferują znaczącą przewagę pod względem powtarzalności jakości. Po ustawieniu odpowiednich parametrów cięcia, mogą one zachować stałą dokładność wymiarową i jakość krawędzi, niezależnie od tego, czy obrabiane są dziesiątki, czy setki części. Eliminuje to wahania jakości spowodowane różnicami w działaniu człowieka, nieodłącznie związanymi z tradycyjnymi metodami.

W dziedzinie cięcia stali konstrukcyjnej tradycyjne procesy, takie jak cięcie gazowe i plazmowe, nie zostały całkowicie wycofane – nadal spełniają swoje funkcje. Cięcie tlenowo-paliwowe pozostaje głównym wyborem w produkcji ciężkich maszyn ze względu na możliwość obróbki ultragrubych blach stalowych. Jednak duża strefa wpływu ciepła i ograniczona precyzja cięcia sprawiają, że nie nadaje się ono do precyzyjnej produkcji komponentów. Cięcie plazmowe oferuje większą wydajność w obróbce blach o średniej i dużej grubości, a jego prędkości znacznie przewyższają cięcie tlenowo-paliwowe, jednak charakteryzuje się ono również stosunkowo dużym odkształceniem cieplnym. Jak zatem zdefiniować granice zastosowań cięcia laserowego?

W oparciu o wieloletnie badania branżowe i eksperymenty porównawcze, laserowe maszyny tnące sprawdzają się w przypadku, gdy obróbka wymaga wysokiej precyzji, skomplikowanych kształtów lub stałej jakości w wielu partiach komponentów. W praktyce większość dużych zakładów produkujących konstrukcje stalowe integruje cięcie laserowe z tradycyjnymi metodami, uwzględniając grubość elementu, wymagania dotyczące precyzji i wielkość produkcji. Na przykład, cięcie gazowe umożliwia zgrubne cięcie grubych blach, podczas gdy cięcie laserowe przejmuje późniejszą obróbkę precyzyjną i złożonych profili. To połączone podejście pozwala zrównoważyć kontrolę kosztów z jakością i wydajnością.

Rozwiązania w zakresie cięcia laserowego opracowane specjalnie do produkcji stali konstrukcyjnej

Nie wszystkie laserowe wycinarki do stali nadają się do obróbki stali konstrukcyjnej. Kluczowe wymagania obejmują:

Szeroki zakres mocy lasera: umożliwia cięcie blach stalowych o średniej i dużej grubości

Stabilna wydajność cięcia: utrzymuje dobre rezultaty cięcia nawet po długim okresie użytkowania

Solidna konstrukcja maszyny: zdolna do cięcia dużych i ciężkich płyt stalowych

Niezawodne komponenty odpowiednie do środowisk przemysłowych

Wiele firm przetwórczych popełniło błąd, wierząc, że „większa moc zawsze jest lepsza”, ignorując znaczenie kompatybilności sprzętu z procesami produkcyjnymi. Wybór maszyn wyłącznie na podstawie maksymalnej mocy wyjściowej często nie jest najbardziej praktycznym podejściem. W przypadku warsztatów zajmujących się obróbką stali konstrukcyjnej, projektowanie lasera światłowodowego powinno koncentrować się na rzeczywistych wymaganiach produkcyjnych, a nie na warunkach laboratoryjnych.

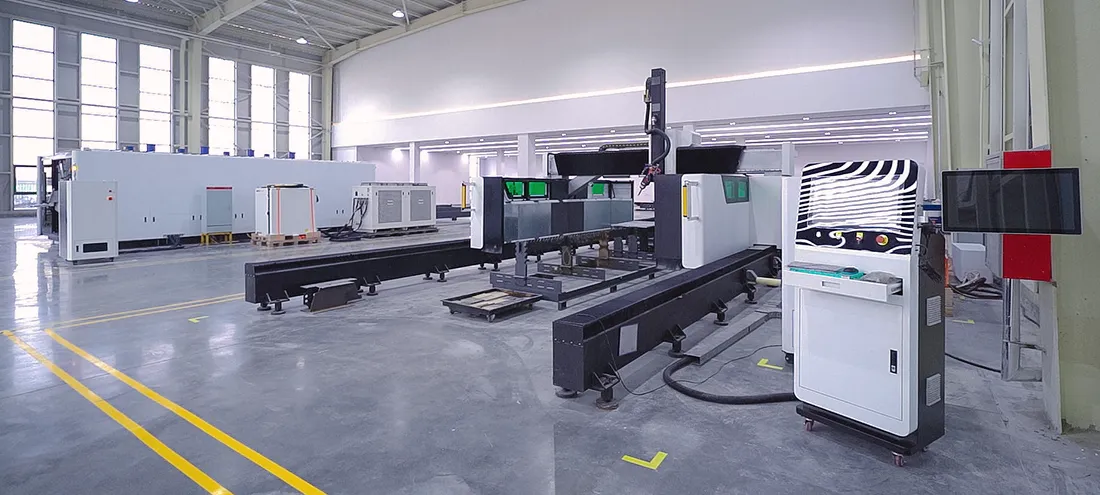

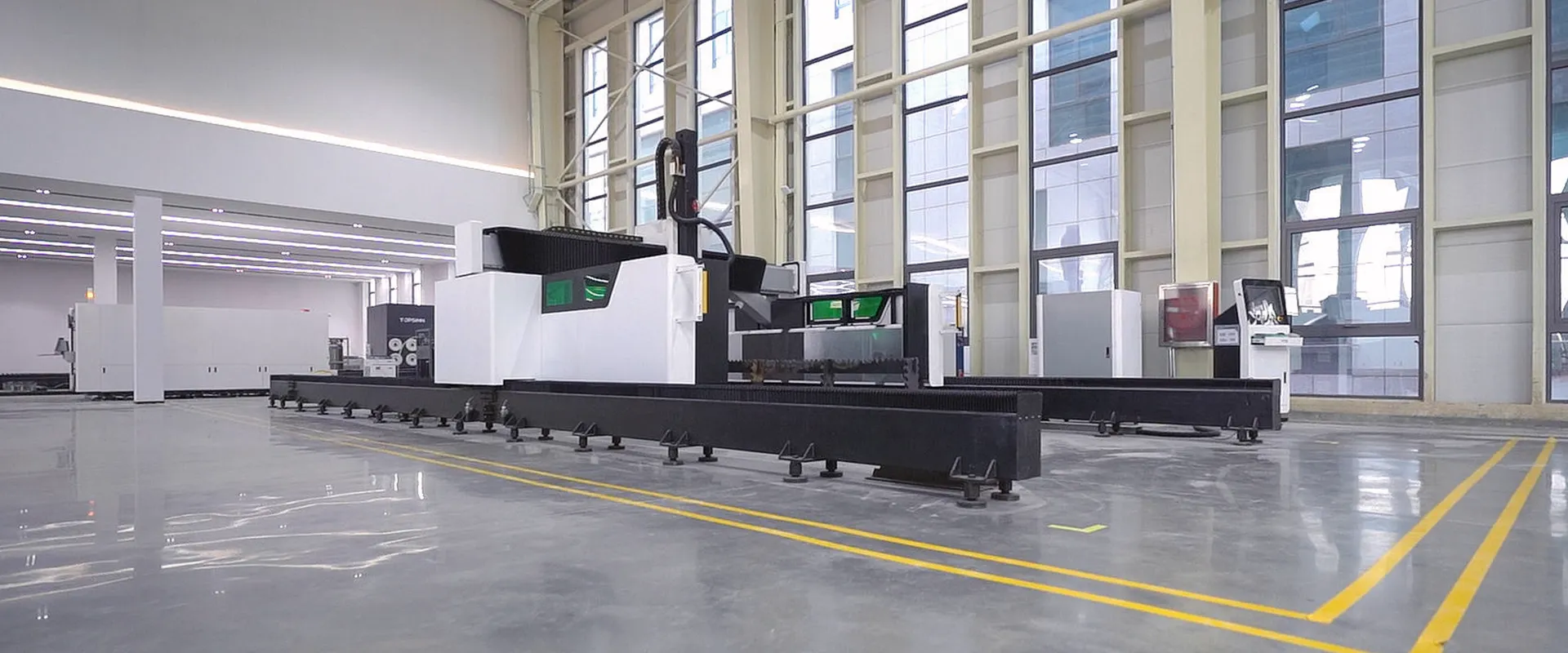

Seria laserowych maszyn do cięcia metalu GR-H naszego zespołu , opracowana specjalnie do zastosowań w produkcji stali konstrukcyjnej, została zaprojektowana tak, aby rozwiązać następujące podstawowe problemy:

1. Szeroki zakres mocy od 12 000 W do 40 000 W: Stabilnie radzi sobie z cięciem blach ze stali węglowej o średniej i dużej grubości, wykazując wyjątkową zdolność adaptacji w branżach o rygorystycznych wymaganiach dotyczących wytrzymałości konstrukcyjnej, takich jak mosty, transport kolejowy i budownictwo okrętowe.

2. Kompatybilność z wieloma materiałami: Bezproblemowe cięcie popularnych elementów ze stali konstrukcyjnej, takich jak belki dwuteowe, dwuteowniki, ceowniki, kątowniki, blachy i rury, bez konieczności zmiany sprzętu ani znaczącej korekty parametrów. Eliminuje to ograniczenie „jedna maszyna do jednego zastosowania” tradycyjnego sprzętu, znacząco zwiększając elastyczność produkcji w warsztacie.

3. Modułowa konstrukcja ze standardowym łożem umożliwia elastyczne dostosowanie do wymagań projektu. Urządzenie sprawnie dostosowuje się zarówno do cięcia stali konstrukcyjnej na dużą skalę, jak i do szybkiej reakcji na indywidualne zamówienia w małych partiach.

4. Głęboko zintegrowany z przemysłowymi potrzebami ciągłej produkcji – wspierający załadunek wielu materiałów i nieprzerwaną pracę. W połączeniu z maksymalną prędkością roboczą 80 m/min i maksymalnym przyspieszeniem 0,8 G, znacząco zwiększa wydajność obróbki przy jednoczesnym zachowaniu precyzji, w pełni dostosowując się do całodobowego rytmu pracy warsztatów konstrukcji stalowych.

Cięcie laserowe stało się kluczową metodą obróbki w produkcji stali konstrukcyjnej, szczególnie odpowiednią do zastosowań wymagających wysokiej precyzji, powtarzalności i elastyczności projektowania elementów. Oczywiście, nie jest to rozwiązanie uniwersalne. Tradycyjne procesy, takie jak cięcie gazowe i plazmowe, nadal mają kluczowe znaczenie w przypadku blach ultragrubych i niskokosztowych procesów obróbki. Prawdziwie rozsądny wybór procesu nigdy nie opiera się na ślepym dążeniu do uzyskania najwyższej mocy lasera. Zamiast tego, wymaga on integracji grubości materiału, wymagań dotyczących precyzji komponentów i ogólnego procesu produkcji, aby znaleźć najbardziej odpowiednie rozwiązanie. W końcu sednem produkcji przemysłowej jest precyzyjne dopasowanie technologii do rzeczywistych warunków, a nie na akumulacji parametrów.

Zapraszamy do kontaktu z naszym zespołem w dowolnym momencie. Bazując na naszym doświadczeniu produkcyjnym, zapewnimy Państwu wsparcie techniczne i praktyczne porady.
