Czym jest wycinarka laserowa do rur i profili? Cena i poradnik zakupu

Maszyna do cięcia rur laserem a tradycyjne metody produkcji

W tradycyjnym procesie obróbki rur, zakłady wykorzystywały piły taśmowe do cięcia, wiertarki do wiercenia otworów oraz prasy dziurkujące do połączeń siodłowych. Takie podejście wymagało użycia wielu maszyn, licznych etapów procesu i rozbudowanego oprzyrządowania, co skutkowało niską wydajnością i znacznym ryzykiem błędu ludzkiego.

Rynek pilnie potrzebował kompleksowego rozwiązania umożliwiającego cięcie rur, wykonywanie otworów, fazowanie i złożoną obróbkę profili na jednej maszynie. Laserowa maszyna do cięcia rur została opracowana, aby sprostać temu zapotrzebowaniu.

Cztery kluczowe trendy w obróbce rur laserowych

(1) Cięcie ukośne w celu przygotowania do spawania

Tradycyjne głowice laserowe tną prostopadle do ścianki rury (90°). Nowoczesne, wysokowydajne systemy są wyposażone w głowice do cięcia ukośnego, umożliwiające cięcie pod kątem do ±45°. Funkcja ta umożliwia tworzenie skosów V, Y i K bezpośrednio na końcach rury podczas głównego przejścia cięcia, eliminując ręczne przygotowanie krawędzi przed spawaniem ręcznym lub robotem.

(2) Technologia zerowego ogonowania

Standardowe dwuuchwytowe wycinarki laserowe do rur wymagają minimalnej odległości między szczękami uchwytu, aby zachować stabilność, pozostawiając nieobcięty surowiec o grubości od 100 mm do 150 mm na rurę. Zaawansowane trzy- i czterouchwytowe wycinarki laserowe do rur metalowych umożliwiają niezależny ruch uchwytów i przechodzenie między nimi. Uchwyt pośredni podtrzymuje materiał blisko strefy cięcia, umożliwiając laserowi obróbkę całej długości rury, a odpady po obróbce są zredukowane do poniżej 30 mm, czyli do zera.

(3) Lasery światłowodowe dużej mocy (12 kW+) do ciężkich profili konstrukcyjnych

Podczas gdy urządzenia do cięcia rur laserem światłowodowym o mocy od 2 kW do 6 kW pozostają standardem w przypadku rur cienkich i średniej grubości, maszyny do cięcia rur laserem o mocy powyżej 12 kW umożliwiają operatorom obróbkę wytrzymałych profili stalowych.

(4) Automatyczne systemy ładowania i rozładowywania

Aby działać z pełną wydajnością, szybkie lasery światłowodowe wymagają zautomatyzowanego podawania materiału. Automatyczne podajniki mogą pomieścić do 3–5 ton surowej rury, mierząc, rozdzielając i podając poszczególne rury do uchwytów bez ingerencji operatora.

Ile kosztuje przecinarka laserowa do rur?

Ceny maszyn do cięcia rur laserem światłowodowym różnią się znacznie w zależności od mocy lasera, wydajności rur, poziomu automatyzacji oraz dostępności funkcji obróbki blachy. Aore Laser to profesjonalny producent maszyn do cięcia laserowego, spawarek laserowych i pras krawędziowych, który może dostosować maszyny do indywidualnych potrzeb produkcyjnych.

Jak wybrać odpowiednią maszynę do cięcia rur laserem dla swojej firmy?

Aby wybrać odpowiednią maszynę do cięcia laserowego rur, należy ocenić aktualne potrzeby produkcyjne i przewidywany wzrost. Skorzystaj z tego trzyetapowego procesu decyzyjnego, aby zawęzić dostępne opcje specyfikacji sprzętu.

Pytanie 1: Jakie materiały trzeba przetwarzać najczęściej?

Rodzaj materiału decyduje o wyborze źródła lasera, konfiguracji gazu pomocniczego i systemu odpylania:

• Stal węglowa (stal miękka): Najlepiej ciąć z użyciem tlenu jako gazu wspomagającego w przypadku obróbki grubych ścianek lub z użyciem powietrza/azotu pod wysokim ciśnieniem w przypadku szybkiego cięcia cienkich ścianek.

• Stal nierdzewna: Wymaga wspomagania azotem pod wysokim ciśnieniem, aby zapobiec utlenianiu krawędzi i zapewnić czyste cięcia gotowe do spawania.

• Stopy aluminium i miedzi: Materiały nieżelazne o wysokim współczynniku odbicia światła wymagają źródeł laserowych wyposażonych w moduły zabezpieczające przed odbiciem wstecznym, aby zapobiec uszkodzeniom optycznym. Wymagane jest zastosowanie azotu pod wysokim ciśnieniem lub sprężonego powietrza.

Pytanie 2: Jakie są maksymalne wymiary rur i grubości ścianek?

Wydajność maszyny jest definiowana przez maksymalną średnicę zewnętrzną (OD), maksymalną długość części i grubość ścianki. Dopasowanie zakresu profili do właściwej specyfikacji maszyny zapobiega niedoborom mocy lub przekroczeniom budżetu:

• Standardowe świetlówki (φ10 mm - 120 mm, ścianka ≤3 mm): Maszyna o mocy od 1,5 kW do 3 kW zapewnia duże prędkości obrotowe i duże przyspieszenie.

• Rury przemysłowe średniej wielkości (φ20 mm - 220 mm, ścianka 3 mm - 8 mm): Źródło laserowe o mocy od 3 kW do 6 kW w połączeniu z wytrzymałym uchwytem wiertarskim zapewnia równowagę między wszechstronnością i szybkością.

• Ciężkie profile konstrukcyjne (φ220 mm} - 350 mm+, ścianka >10 mm}$): Wymagają opcji zasilania od 6 kW do 12 kW+, wytrzymałych uchwytów pneumatycznych i wielopunktowych rolek podporowych z serwomechanizmem, aby zapobiec uginaniu się rury podczas obracania.

Pytanie 3: Czy powinieneś wybrać dedykowaną przecinarkę laserową do rur czy maszynę łączoną do cięcia arkuszy i rur?

Zrozumienie kompromisów operacyjnych pomiędzy dedykowaną maszyną a systemem łączonym jest kluczowe dla układu warsztatu i docelowych celów przepustowości:

Maszyna do cięcia rur laserem

• Zalety: Większa prędkość obrotowa uchwytu (do 120 obr./min), obsługa pełnej automatyzacji (ładowarki wiązek), dostępność systemów zerowego ogona uchwytu 3/4 oraz bardziej ergonomiczny rozładunek materiału.

• Wady: Nie można ciąć płaskich arkuszy metalu.

• Najlepiej dla: wyspecjalizowanych producentów rur, warsztatów zajmujących się konstrukcją stalową oraz producentów OEM o dużej produkcji.

Maszyna do cięcia laserowego blach i rur Combo

Standardowy laser płaski wyposażony w pomocniczą, obrotową oś uchwytu bocznego.

• Zalety: Obróbka płaskich arkuszy i podstawowych rur na jednej ramie maszyny; niższe początkowe nakłady inwestycyjne i oszczędność miejsca na hali produkcyjnej.

• Wady: Niższe prędkości obrotowe, ręczne ładowanie rur, dłuższe przejścia między trybami pracy z arkuszami i rurami oraz większe straty materiału.

• Najlepiej dla: ogólnych warsztatów, w których obróbka rur stanowi mniej niż 20–30% całkowitego obciążenia pracą.

Zastosowania przemysłowe dla przemysłowych przecinarek laserowych do rur

Motoryzacja i transport

Producenci wykorzystują laserowe wycinarki rur metalowych do produkcji ram podwozi, układów wydechowych, klatek bezpieczeństwa i obudów akumulatorów pojazdów elektrycznych (EV). Precyzyjne wycięcia zapewniają ścisłe dopasowanie przed spawaniem robotem.

Konstrukcje stalowe i budownictwo

W przypadku kratownic architektonicznych, kładek dla pieszych i komercyjnych konstrukcji szkieletowych lasery rurowe dużej mocy wycinają skomplikowane, przecinające się spoiny bezpośrednio na słupach konstrukcyjnych i ciężkich belkach, zastępując powolne operacje cięcia piłą taśmową i palnikiem.

Sprzęt fitness i meble metalowe

Odsłonięte metalowe meble i sprzęt do ćwiczeń wymagają estetycznego cięcia bez zadziorów. Szybkie lasery światłowodowe wycinają rowki, otwory i łączenia w okrągłe i owalne profile, umożliwiając łatwe połączenie elementów przed spawaniem.

Dlaczego warto wybrać maszynę do cięcia rur laserem firmy Aore?

Aore Laser Technology Co., Ltd. jest bezpośrednim producentem przemysłowych laserów światłowodowych. Projektujemy, budujemy i testujemy każdą maszynę w naszym zakładzie produkcyjnym w Szantungu w Chinach. Sprzedając bezpośrednio, bez pośredników, oferujemy ceny fabryczne, ścisłą kontrolę jakości i pełne wsparcie producenta.

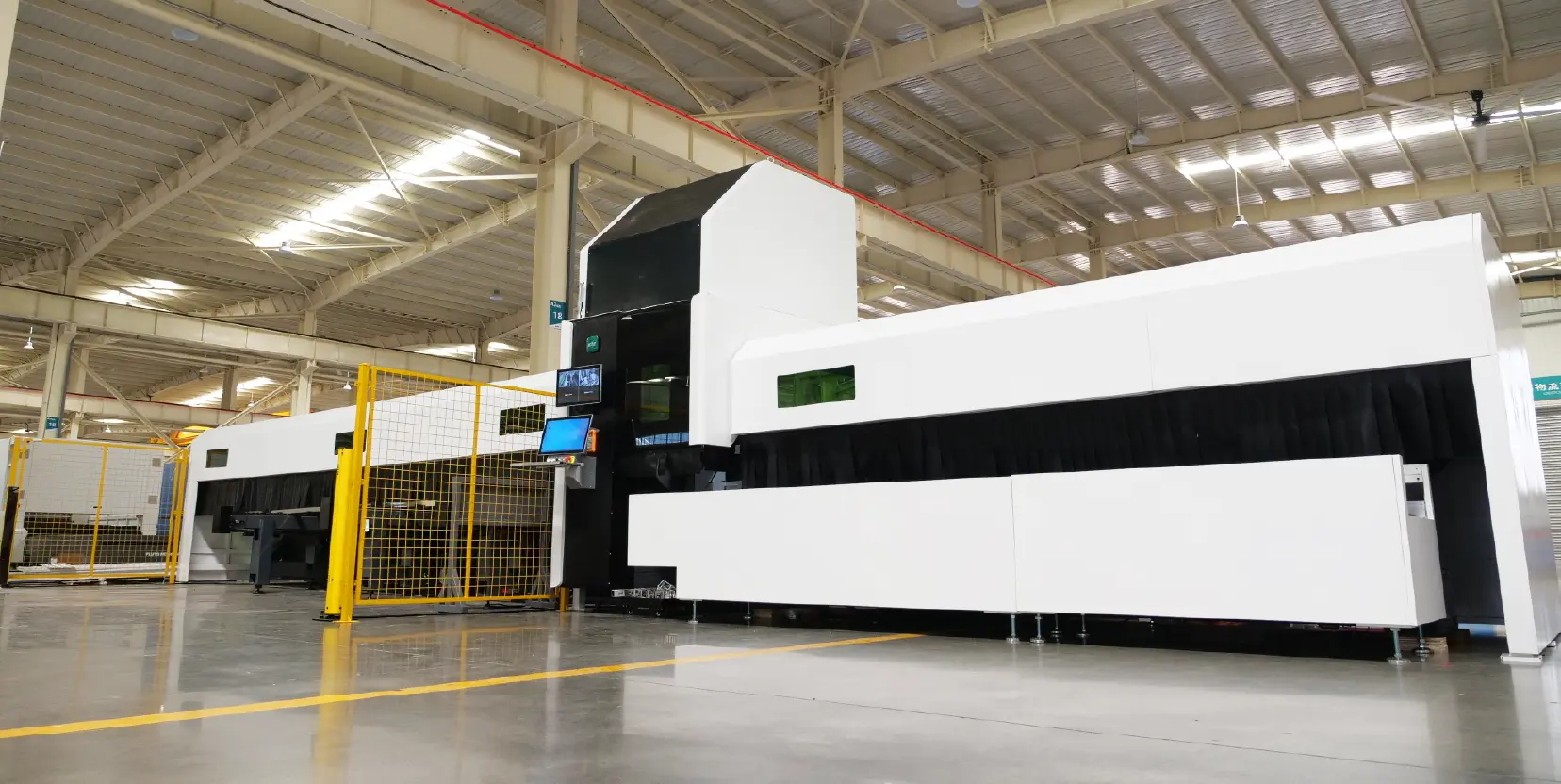

Zalety pełnozamkniętej maszyny do cięcia rur laserem V36 :

(1)  Szeroki zakres profili i duża ładowność

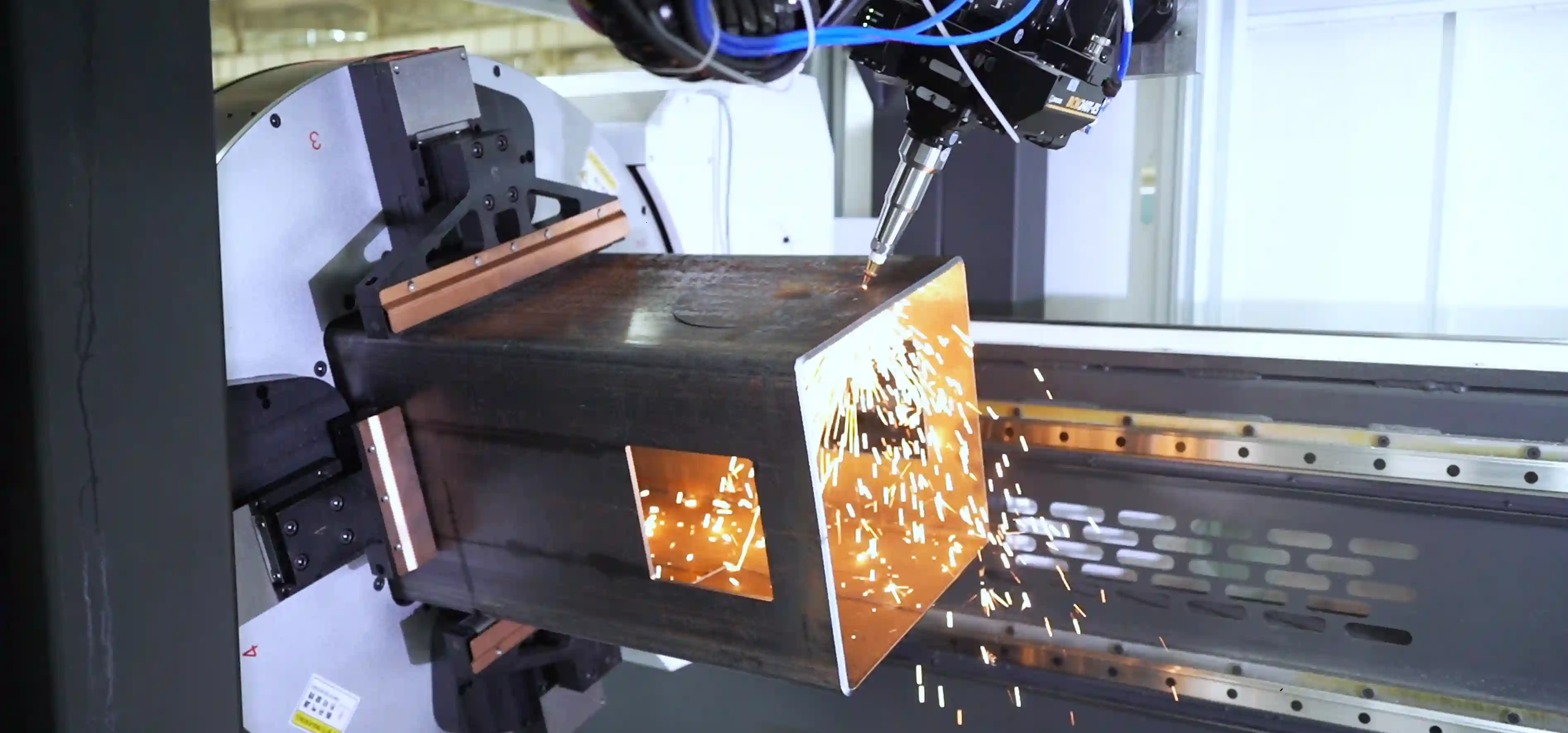

Obsługuje rury o średnicy od ⌀15 mm do ⌀240 mm, a udźwig pojedynczej rury wynosi do 300 kg. Z łatwością tnie rury okrągłe, kwadratowe, ceowniki, kątowniki i belki dwuteowe, z opcjonalnym systemem fazowania 3D.

(2)  Uchwyt o dużej wytrzymałości i sztywne mocowanie

Szczęki zaciskowe o układzie krzyżowym równomiernie rozkładają nacisk, utrzymując rury w położeniu środkowym, co eliminuje błędy ustawienia. Zbudowany z solidnej odlewanej konstrukcji i wewnętrznego napędu zębatego, osiąga powtarzalność ±0,05 mm.

(3)  Pełna ochrona zgodna z CE i czyste środowisko

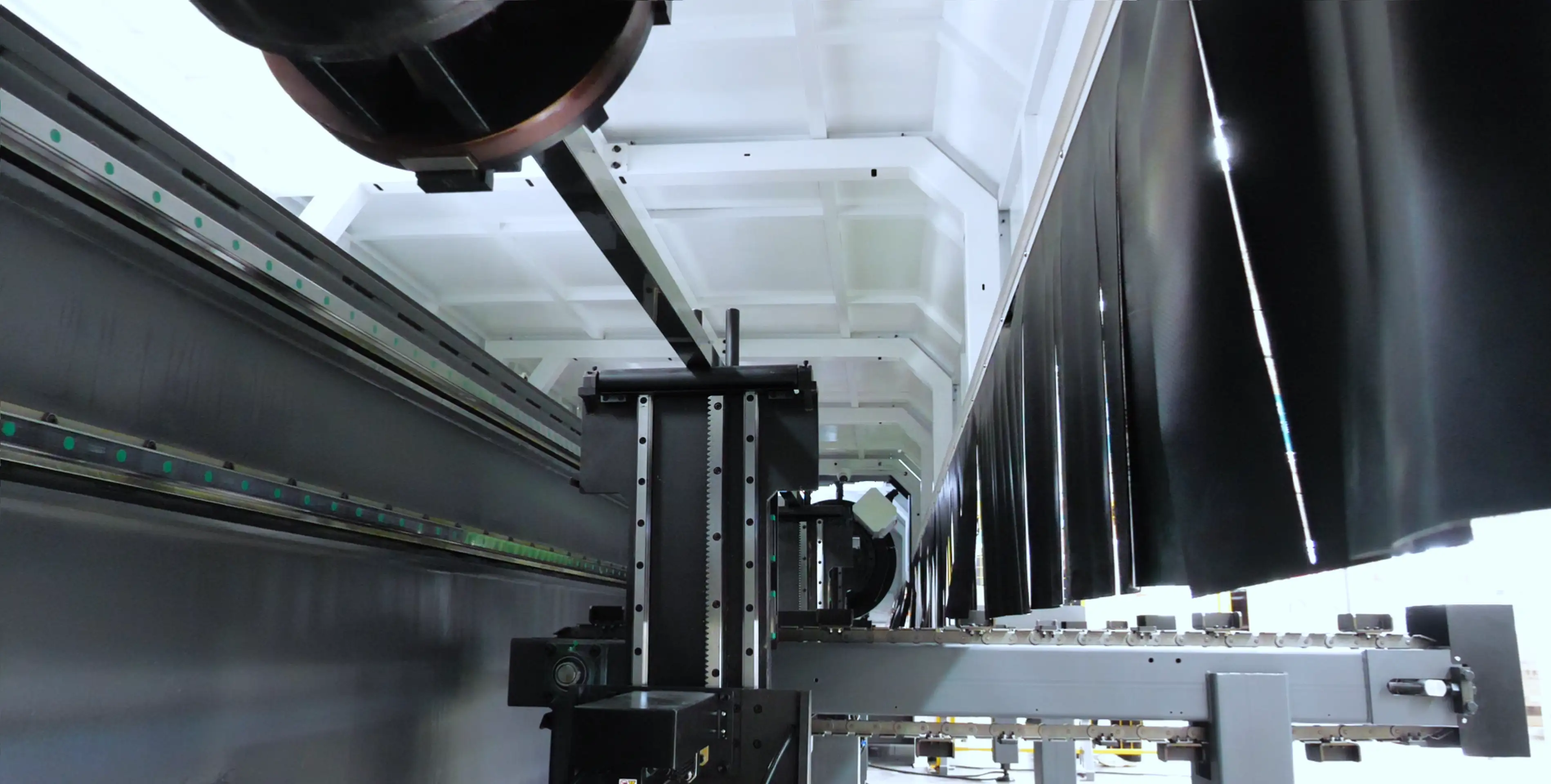

Całkowicie zamknięta strefa cięcia izoluje opary, żużel i światło lasera. Wyposażona jest w dwuwarstwowe kurtyny ognioodporne, drzwi z blokadą bezpieczeństwa (zatrzymują się automatycznie po otwarciu) oraz szkło laserowe OD6+ z certyfikatem CE.

(4)  Gwarancja bezpośrednio od producenta i globalne wsparcie techniczne:

Skorzystaj z całodobowej zdalnej diagnostyki, lokalnego wsparcia technicznego i szybkiej wysyłki części zamiennych, co gwarantuje długi czas sprawności sprzętu i maksymalny zwrot z inwestycji.

Często zadawane pytania (FAQ)

• P1: Jaka jest główna różnica pomiędzy laserową przecinarką arkuszy a laserową przecinarką rur?

• Odpowiedź: Wycinarki laserowe do blach poruszają się wzdłuż dwuwymiarowych osi X/Y w przypadku płyt płaskich, natomiast wycinarki laserowe do rur wykorzystują osie obrotowe (uchwyty) do przytrzymywania, obracania i podawania rur 3D, co pozwala na wykonywanie skomplikowanych cięć, takich jak przecięcia poprzeczne, otwory i skosy wzdłuż ścianek cylindrycznych.

• P2: Czy maszyna do cięcia rur laserem może ciąć ceowniki stalowe i kątowniki?

• Odpowiedź: Tak, nowoczesne wielofunkcyjne laserowe przecinarki rur metalowych, wyposażone w specjalistyczne oprogramowanie do cięcia 3D i adaptacyjne uchwyty, mogą z łatwością obrabiać otwarte profile, takie jak ceowniki stalowe, kątowniki, belki dwuteowe i kształty niestandardowe.

• P3: Ile surowców można zaoszczędzić dzięki technologii zero tailing?

• Odpowiedź: Technologia zerowego odpadu wykorzystująca systemy 3- lub 4-uchwytowe może zmniejszyć ilość odpadów na rurę ze 100–300 mm do niemal 0 mm, co pozwala zaoszczędzić od 5% do 15% całkowitych kosztów surowców rocznie.
