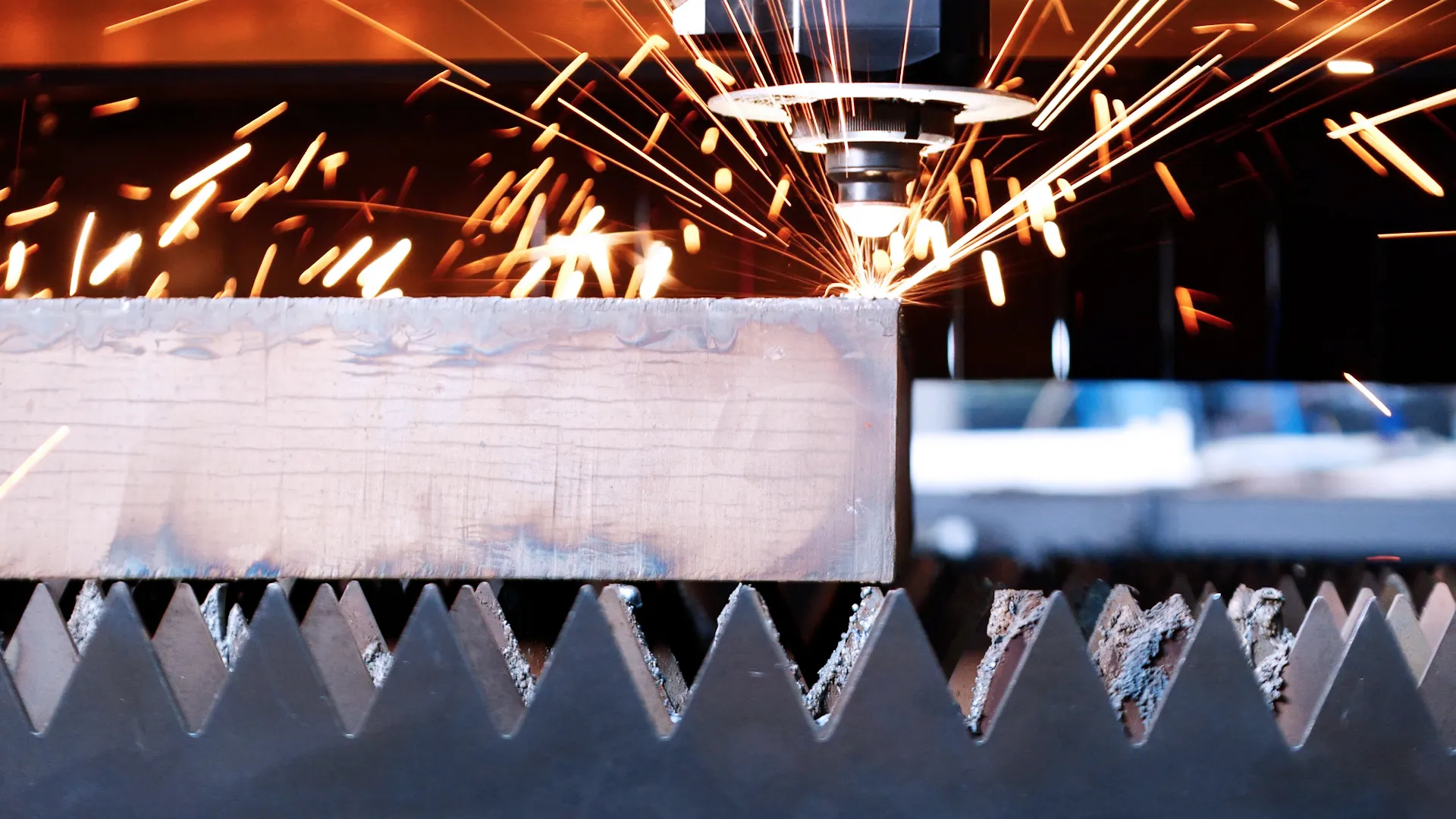

Cięcie laserem światłowodowym a laserem CO₂: koszt, szybkość i najlepsze zastosowania

W branży obróbki metali technologia cięcia laserowego stała się jednym z głównych procesów. Spośród nich, cięcie laserem światłowodowym i cięcie laserem CO₂ to dwa najpopularniejsze rozwiązania. W obliczu różnorodności materiałów, grubości i wymagań produkcyjnych, firmy często mają trudności z dokonaniem optymalnego wyboru. Niniejszy artykuł pomoże Ci podjąć świadomą decyzję, analizując zasady techniczne, porównania wydajności i praktyczne zastosowania tych technologii.

Zasady działania dwóch technologii

Lasery światłowodowe wykorzystują źródła laserowe na ciele stałym i przesyłają wiązkę laserową przez włókna optyczne. Przy długości fali około 1,06 μm oferują one wysoki współczynnik absorpcji dla materiałów metalowych. Natomiast lasery CO₂ wykorzystują pola elektryczne do indukowania drgań w cząsteczkach CO₂, co powoduje szybką emisję fotonów. Jako laser gazowy o długości fali około 10,6 μm, laser CO₂ lepiej nadaje się do obróbki materiałów niemetalicznych.

Lasery światłowodowe nie wymagają skomplikowanych systemów zwierciadlanych, natomiast lasery CO₂ wykorzystują wiele zestawów soczewek do kierowania ścieżką światła, co skutkuje znacznymi różnicami w złożoności konstrukcyjnej i wymogach konserwacyjnych.

Ploter laserowy światłowodowy a ploter laserowy CO₂: kluczowe różnice, które mają znaczenie

1. Prędkość i wydajność cięcia

Wycinarki laserowe światłowodowe są znacznie szybsze niż lasery CO₂ podczas cięcia cienkich blach, szczególnie stali nierdzewnej. Podczas obróbki stali nierdzewnej lub węglowej o grubości 1–6 mm, lasery światłowodowe zazwyczaj działają 2–3 razy szybciej niż lasery CO₂. Różnica prędkości maleje podczas cięcia grubych blach (>15 mm), a lasery CO₂ mogą nawet zapewniać większą stabilność w pewnych warunkach pracy.

2. Zakres materiałów nadających się do przetwarzania

Lasery światłowodowe są szczególnie odpowiednie do cięcia materiałów silnie odblaskowych, takich jak miedź, aluminium i mosiądz (materiały o wysokim współczynniku odbicia). Lasery CO₂ generalnie nie nadają się do cięcia miedzi ze względu na wysoki współczynnik odbicia i zagrożenia dla bezpieczeństwa. W przypadku laserów CO₂ miedź jest uważana za materiał silnie odblaskowy; wiązka lasera jest niemal w całości odbijana, a nie absorbowana, a odbite światło powraca do źródła lasera, stwarzając zagrożenie. Lasery CO₂ charakteryzują się również wysokim współczynnikiem odbicia podczas cięcia stopów aluminium.

Jednak lasery CO₂ mają wyraźne zalety w obróbce materiałów niemetalicznych, takich jak drewno, tworzywa sztuczne i akryl.

3. Początkowa inwestycja i okres zwrotu

Koszt zakupu sprzętu laserowego zależy od różnych czynników, takich jak moc lasera, obszar cięcia i stopień automatyzacji.

Zazwyczaj początkowa inwestycja w laserowe urządzenia do cięcia metalu  jest wyższa, ale ze względu na ich wysoką wydajność i niskie wymagania konserwacyjne, okres zwrotu wynosi zazwyczaj 1–3 lata. Urządzenia CO₂ są tańsze na początku, ale charakteryzują się wyższymi długoterminowymi kosztami eksploatacji, co czyni je odpowiednimi do konkretnych zastosowań.

4. Jakość i precyzja cięcia

Jeśli chodzi o jakość cięcia, lasery światłowodowe, dzięki krótszym długościom fal i wyższej jakości wiązki, pozwalają uzyskać mniejszą ogniskową, co przekłada się na węższą szerokość cięcia. To nie tylko zmniejsza straty materiału, ale także znacząco poprawia precyzję obróbki skomplikowanych geometrii. Zazwyczaj szerokość cięcia lasera światłowodowego można regulować w zakresie 0,1–0,3 mm, co czyni go szczególnie przydatnym do precyzyjnej obróbki blach.

Ponadto lasery światłowodowe charakteryzują się mniejszą strefą wpływu ciepła (HAZ), co oznacza, że materiał ulega mniejszym odkształceniom termicznym podczas cięcia, co przekłada się na lepszą spójność gotowych produktów i dokładność montażu. Jest to szczególnie istotne w branżach o wysokich wymaganiach dotyczących precyzji, takich jak elektronika i produkcja podzespołów samochodowych.

Lasery CO₂ wykazują jednak wyraźne zalety w obróbce blach grubych. Dzięki charakterystyce wiązki i rozkładowi energii zapewniają gładsze krawędzie cięcia, mniejszą ilość żużlu i niższe wymagania dotyczące obróbki końcowej podczas cięcia stali węglowej o grubości powyżej 20 mm. Dlatego lasery CO₂ pozostają konkurencyjne w niektórych zastosowaniach obróbki blach grubych, gdzie wymagana jest wysoka jakość przekroju poprzecznego.

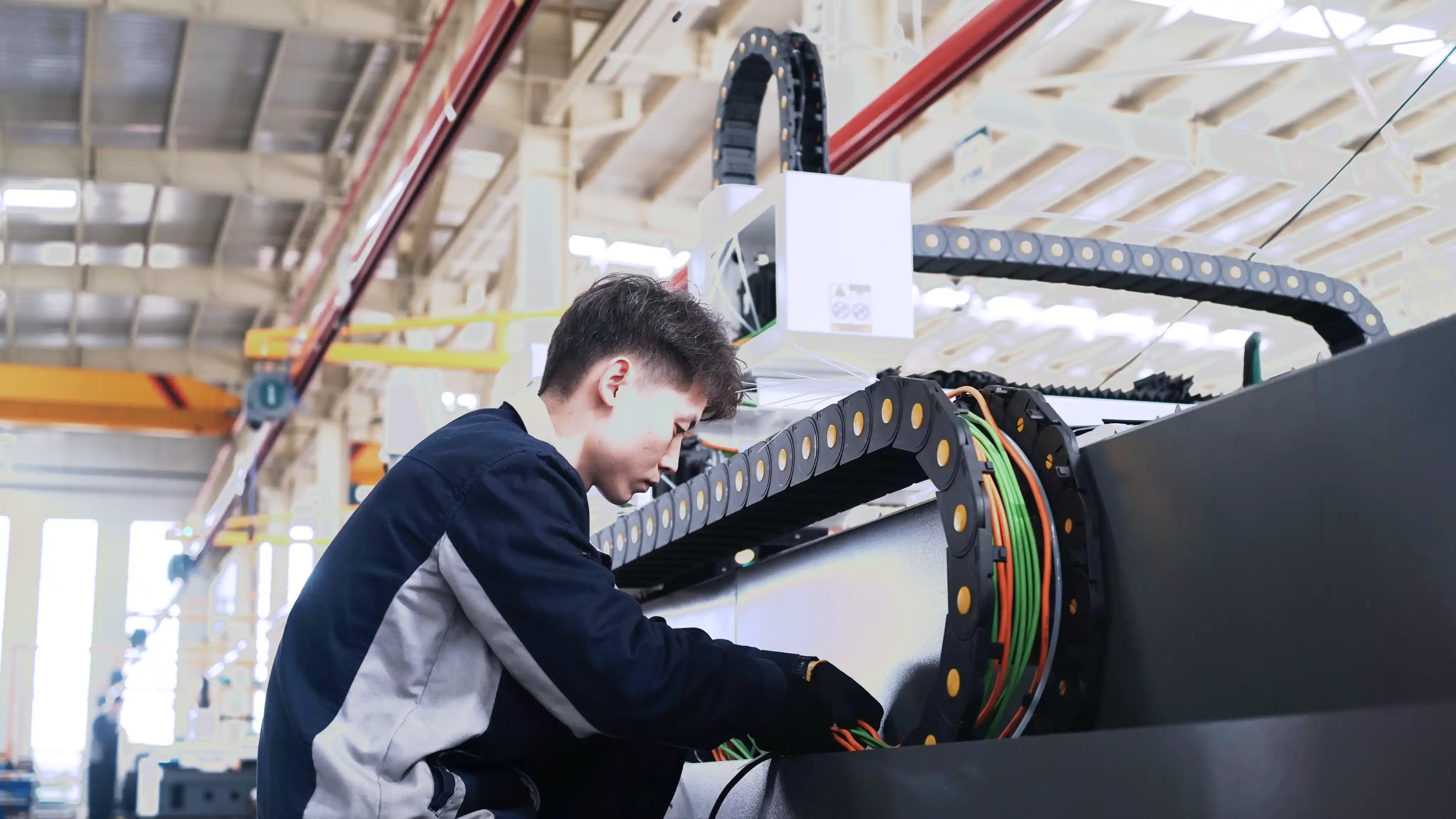

5. Koszty eksploatacji i konserwacji

Pod względem konserwacji maszyn, lasery światłowodowe CNC są bardziej przyjazne dla środowiska i wygodniejsze, podczas gdy systemy laserowe CO₂ wymagają regularnej konserwacji; lustra wymagają konserwacji i kalibracji, a komora rezonatora okresowej konserwacji. Z drugiej strony, systemy laserów światłowodowych wymagają znacznie mniej konserwacji, ale nadal wymagają rutynowych przeglądów i podstawowej konserwacji. Systemy laserowe CO₂ wymagają dwutlenku węgla jako gazu laserowego; z powodu problemów z czystością gazu CO₂, komora rezonatora ulega zanieczyszczeniu i wymaga regularnego czyszczenia.

Co więcej, pod względem kosztów energii elektrycznej, lasery światłowodowe są znacznie tańsze i bardziej przyjazne dla środowiska niż lasery CO₂. Lasery światłowodowe osiągają sprawność konwersji elektrooptycznej na poziomie 30–40%, podczas gdy lasery CO₂ osiągają zazwyczaj tylko 10–15%, co przekłada się na niższe zużycie energii.

Jeśli Twoim głównym materiałem do obróbki są cienkie blachy, priorytetem jest wysoka wydajność, a Twoja praca obejmuje stal nierdzewną lub aluminium, zalecamy wybór laserów światłowodowych. Jeśli Twoja produkcja obejmuje dużą ilość materiałów niemetalowych, cięcie laserem CO₂ pozostaje niezawodnym rozwiązaniem.

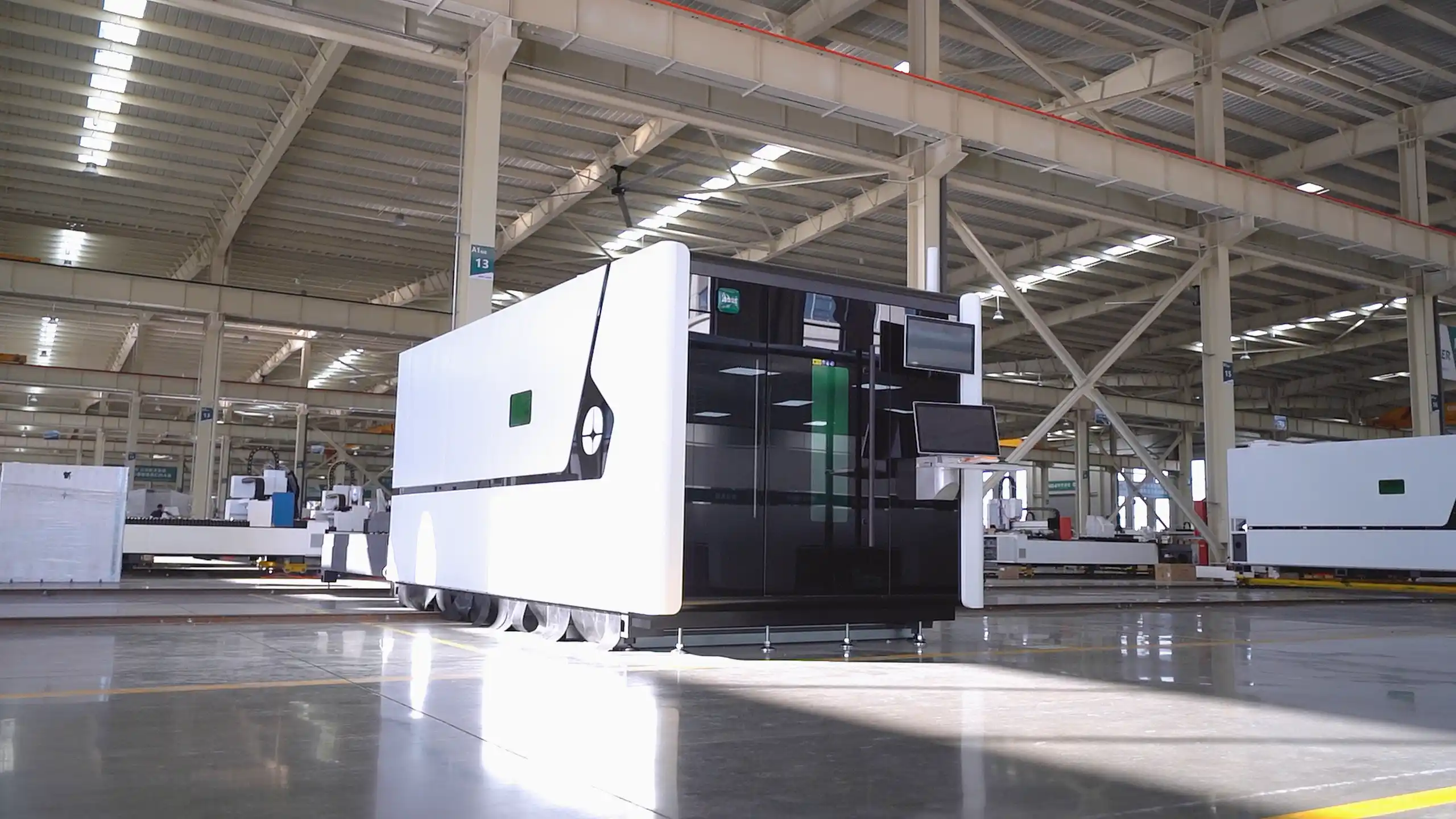

To, co najlepsze z obu światów: maszyny do cięcia laserem światłowodowym zaprojektowane specjalnie do cięcia grubych arkuszy

Biorąc pod uwagę kryteria doboru opisane powyżej, firmy, które przetwarzają głównie blachy o średniej i dużej grubości i chcą znaleźć równowagę między wydajnością a automatyzacją, powinny rozważyć zastosowanie zamkniętych maszyn do cięcia laserem światłowodowym, zaprojektowanych specjalnie do obróbki grubych blach.

Opierając się na tradycyjnej technologii laserów światłowodowych, maszyny te charakteryzują się wzmocnieniami konstrukcyjnymi zaprojektowanymi do pracy z dużymi obciążeniami i wysokimi temperaturami wejściowymi. Na przykład, seria PG wykorzystuje łoże o wysokiej sztywności i ramę dwubelkową, skutecznie redukując odkształcenia termiczne podczas długotrwałego cięcia grubych blach i zapewniając długotrwałą stabilność i precyzję cięcia. Dodatkowo, zastosowanie materiałów odpornych na wysokie temperatury i konstrukcji odpornych na ablację znacząco zwiększa niezawodność urządzenia podczas ciągłej pracy z dużą mocą.

Pod względem bezpieczeństwa i automatyzacji, zamknięta konstrukcja zapewnia pełną ochronę, skutecznie izolując promieniowanie laserowe i opary procesowe, a jednocześnie stanowi solidną podstawę do integracji zautomatyzowanych systemów załadunku i rozładunku. Ponadto inteligentne czujniki antykolizyjne i dynamiczne systemy monitorowania zmniejszają ryzyko uszkodzenia głowicy tnącej w złożonych warunkach pracy, obniżając tym samym koszty konserwacji.

Z perspektywy zastosowań, te laserowe maszyny do cięcia światłowodowego, zaprojektowane specjalnie do obróbki grubych blach, są szczególnie odpowiednie dla branż takich jak maszyny budowlane, produkcja konstrukcji stalowych, ciężki sprzęt i przemysł stoczniowy. W takich scenariuszach, poleganie wyłącznie na tradycyjnym sprzęcie CO₂ utrudnia znalezienie równowagi między wydajnością a kosztami, podczas gdy standardowy sprzęt światłowodowy ma pewne ograniczenia pod względem stabilności i wytrzymałości konstrukcyjnej. Dlatego specjalistyczne rozwiązania światłowodowe do obróbki grubych blach wyłaniają się jako rozwiązanie przejściowe, które równoważy wydajność z opłacalnością.

Ogólnie rzecz biorąc, lasery światłowodowe i lasery CO₂ reprezentują odrębne ścieżki technologiczne i zalety zastosowań: pierwszy z nich dominuje w obróbce cienkich blach, operacjach o wysokiej wydajności i produkcji zautomatyzowanej, podczas gdy drugi pozostaje niezastąpiony w obróbce materiałów niemetalowych i niektórych zastosowaniach z grubymi blachami. Jednocześnie, wraz ze wzrostem zapotrzebowania na obróbkę grubszych blach i wyższych poziomów mocy, specjalistyczne rozwiązania – takie jak zamknięte lasery światłowodowe do cięcia grubych blach – stają się kluczowymi uzupełniającymi ścieżkami zwiększającymi stabilność linii produkcyjnej i ogólną wydajność.

Często zadawane pytania

1. Czy przecinarka laserowa światłowodowa jest lepsza niż CO₂?

Oba mają swoje mocne strony. Lasery światłowodowe są lepsze do szybkiego i precyzyjnego cięcia metali (stali, aluminium, mosiądzu) i charakteryzują się niższymi kosztami eksploatacji, podczas gdy lasery CO₂ doskonale sprawdzają się w cięciu i grawerowaniu materiałów organicznych (drewna, akrylu, tekstyliów) oraz grubszych materiałów.

2. Jak długo działa urządzenie laserowe CO₂?

Urządzenie laserowe CO₂ może działać przez 5–10 lat, jednak rdzeń tuby laserowej jest elementem eksploatacyjnym o krótszej żywotności, wynoszącej zazwyczaj od 1500 do ponad 10 000 godzin, w zależności od typu.

3. Który typ sprzętu lepiej sprawdzi się w małych i średnich przedsiębiorstwach?

Jeśli głównym zastosowaniem jest obróbka metali, maszyny do cięcia laserem światłowodowym oferują lepszy stosunek jakości do ceny w dłuższej perspektywie.

4. Czy można ciąć laserowo plastik?

Tak, można ciąć laserowo wiele rodzajów tworzyw sztucznych, a najskuteczniejszym sposobem jest użycie lasera CO₂.
